Описание

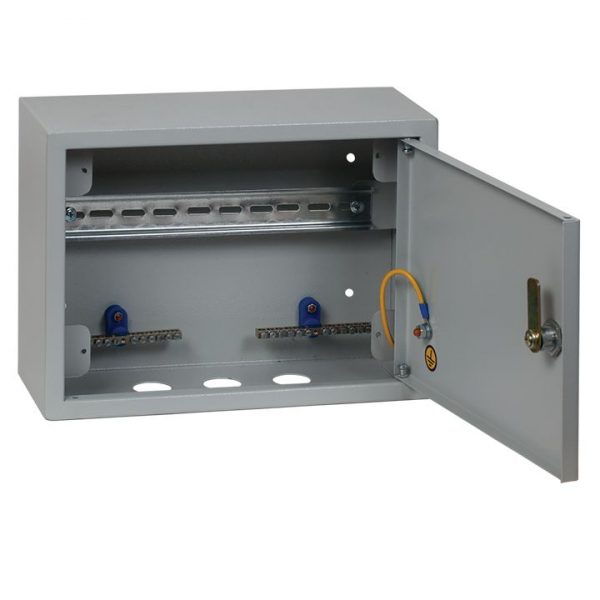

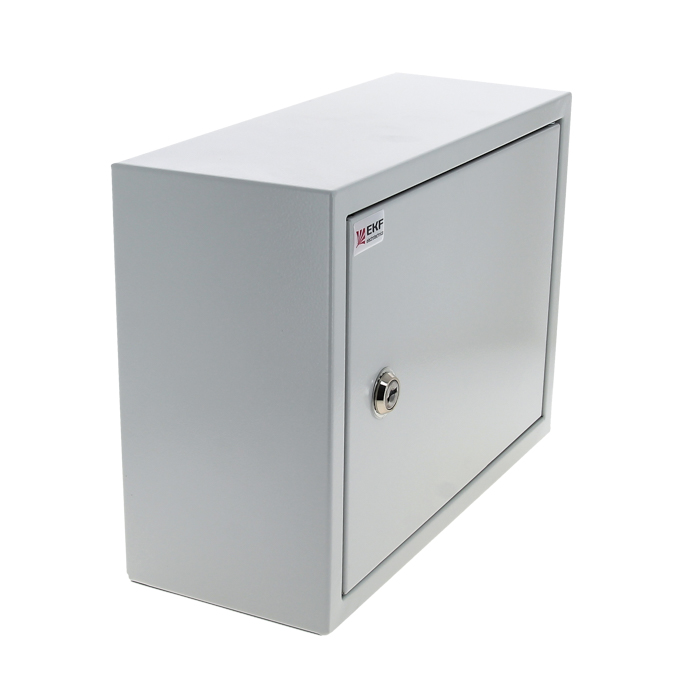

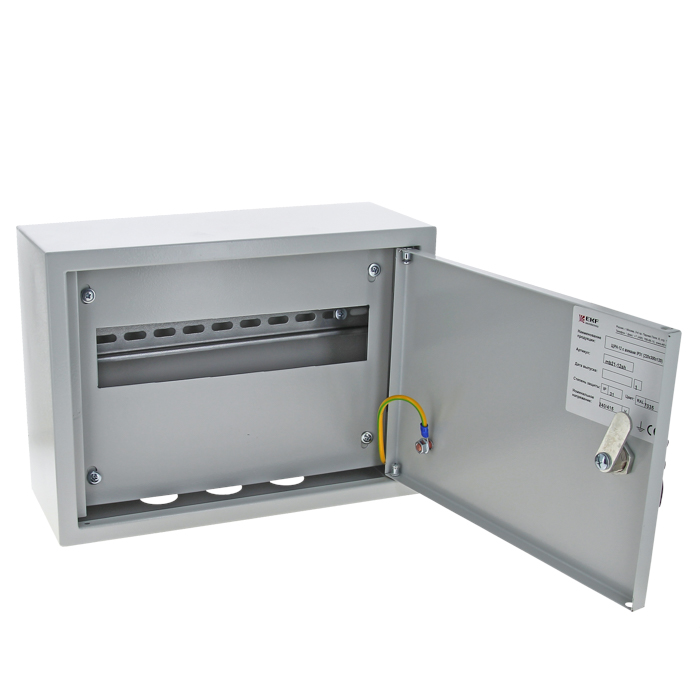

Щит распред. навесной ЩРН-12 с шинами (220х300х120) IP31 EKF PROxima — шина и шинопровод. Контактный элемент для сборки электрических соединений в щите.
Технические особенности
Шина распределяет питание между группами и аппаратами в щите. Степень защиты IP31. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Контакт рассчитан на номинальный ток и нагрев в месте соединения. Дуплексные гильзы соединяют два проводника в один узел. Переходные элементы исключают коррозию на стыке меди и алюминия. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Ответвительные зажимы позволяют подключить отпайку без разрезания линии. Шины распределяют питание между группами с минимальными потерями.
Где применяется
Вводы кабеля в оборудование и щиты. Сборка контактных узлов распределительных устройств. Соединение алюминиевых и медных проводников (через переходные элементы). Монтаж линий на промышленных и инфраструктурных объектах. Подключение приборов учёта и оборудования. Оконцевание кабеля перед подключением к аппаратам. Заземление и подключение защитных проводников.
Монтаж и уход
Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой.
На что обратить внимание
Для шин подбирайте сечение и число групп по суммарному току. Для многопроволочных жил выбирайте наконечники под опрессовку, а не под пайку. Для улицы выбирайте контакты с влагостойким покрытием. Проверьте материал: лужёная медь устойчивее к окислению при нагреве.
Совместимость
Совместимо с проводниками стандартных сечений.
Характеристики
- Цвет: Светло-серый
- Способ монтажа: Настенный монтаж
- Ширина, мм: 300
- Высота, мм: 220
- Глубина, мм: 120
