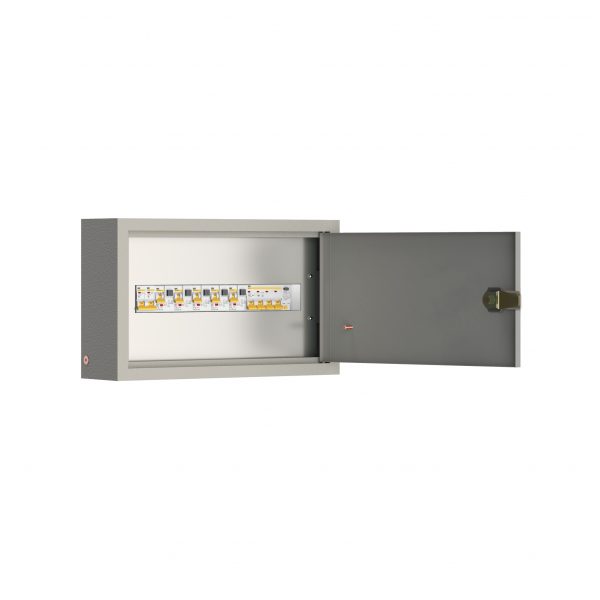

Щит квартирный навесной ЯК2-25-3-4+1-Н-5 АВДТ 1х16А 30мА УЗО 2Р 1х40А 30мА выключатели автоматические 1Р 3х16А 1х32А IEK — дифференциальный автомат. Устройство защиты, устанавливаемое на вводе или в групповой линии щита. Уставка утечки 30 мА при номинальном токе 16 А.
Технические особенности
Уставка утечки 30 мА — стандартная защита людей и розеточных групп. Номинальный ток 16 А — дифавтомат совмещает защиту от сверхтока и утечки в одном корпусе. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Корпус из термостойкого пластика выдерживает нагрев при работе. Уставки аппарата соответствуют требованиям к защите конкретной линии. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ.
Где применяется
Вводные и групповые линии систем электроснабжения. Объекты с требованиями к селективности и надёжности защиты. Распределительные щиты квартир, домов и офисов. Защита осветительных, розеточных и силовых групп. Этажные и квартирные щиты жилых зданий. Котельные, насосные и инженерные узлы. Вводы зданий и узлы распределения питания. В каталоге относится к разделу «Щитки квартирные».
Монтаж и уход
Групповые аппараты соединяют гребёнкой или перемычками по схеме. Аппарат ставят рабочим положением вверх, соблюдая полярность подключения. Перед монтажом сверяют номинальный ток и характеристику с проектом. После установки проверяют свободный ход рычага включения.
На что обратить внимание
Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей. Уточните число модулей, чтобы аппарат встал в ряд щита. Номинал аппарата должен соответствовать сечению кабеля и мощности нагрузки.
Совместимость
Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров. Работает в комплексе с УЗО и дифавтоматами той же серии. Соединяется с шинами и гребёнками для групповой коммутации.
Характеристики
- Количество полюсов: 2
- Номинальный ток: 16 А
- Номинальный отключаемый дифференциальный ток: 30 мА
