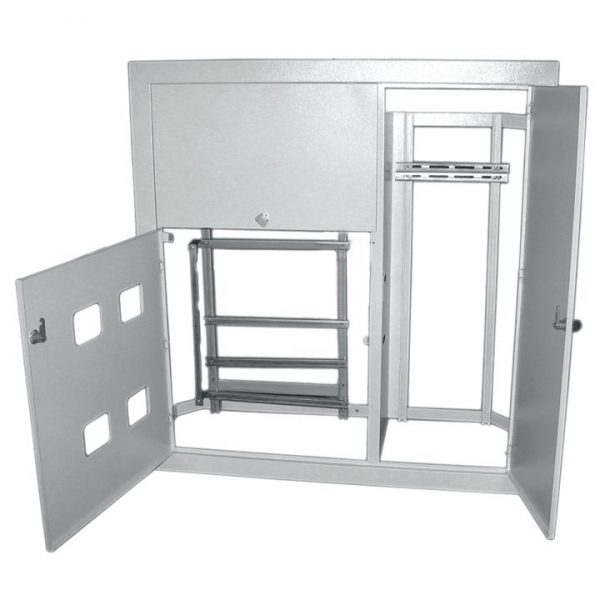

Щит этажный ЩЭ 2кв. (1010х950х160) IP31 EKF Basic — распределительный щит. Оболочка, защищающая оборудование от пыли, влаги и доступа.
Технические особенности
Степень защиты IP31: защита от твёрдых частиц и капель. Цвет по RAL 7035. Вводы кабеля выполняют через гермовводы с сохранением IP. Число рядов и модулей определяет вместимость щита. Уплотнения двери сохраняют степень защиты при эксплуатации. Встраиваемое или навесное исполнение выбирается под способ установки. Монтажные рейки и панели рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Климатическое исполнение учитывает температуру и влажность объекта.
Где применяется
Промышленные цеха и открытые площадки. Сборка распределительных устройств и ВРУ. Уличные и неотапливаемые шкафы. Узлы учёта и распределения питания. Котельные, ИТП и инженерные узлы. Подъезды, этажные электрощиты и вводы зданий. В каталоге относится к разделу «Щиты этажные EKF».
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Перед монтажом проверяют комплектность и отсутствие повреждений. Уплотнители двери проверяют после установки. Кабели маркируют и укладывают в аккуратные жгуты. Модули размещают с запасом под будущее расширение.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для улицы учитывайте УФ-стойкость и уплотнения двери. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Комплектуется DIN-рейками и системами крепления. Дополняется монтажными панелями, рейками и вводами. Совместим с модульными аппаратами и аксессуарами серии.
Характеристики
- Материал: Стеклопластик (GRP)
- Цвет: Серый
- Ширина, мм: 950
- Высота, мм: 1010
- Глубина, мм: 160
