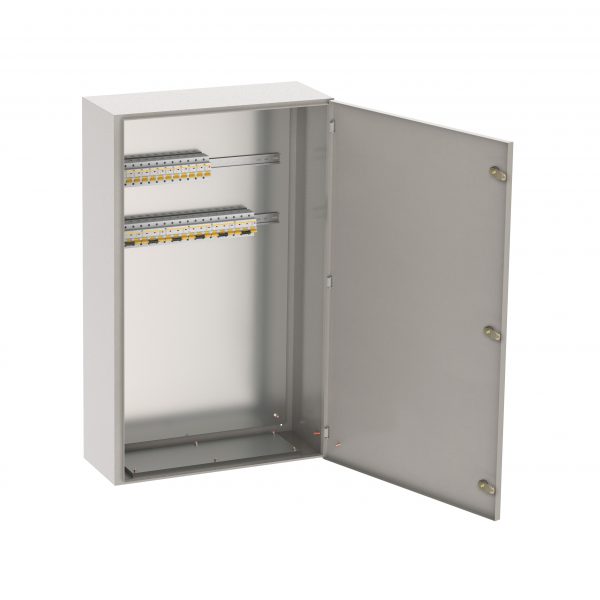

Пункт распределительный ПР8503-1019 3p 2х250А 3p 6х100А IEK — распределительный пункт. Оболочка, формирующая защищённое пространство для электрооборудования.
Технические особенности
Габариты 1000×650×300 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Степень защиты IP31: допускает капли воды в сухих помещениях. Уплотнения двери сохраняют степень защиты при эксплуатации. Вводы кабеля выполняют через гермовводы с сохранением IP. Встраиваемое или навесное исполнение выбирается под способ установки. Число рядов и модулей определяет вместимость щита. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Монтажные рейки и панели рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке.
Где применяется
Размещение аппаратуры автоматизации и управления. Щитовые жилых, офисных и производственных зданий. Сборка распределительных устройств и ВРУ. Промышленные цеха и открытые площадки. Объекты с требованиями к защите от пыли и влаги. В каталоге относится к разделу «Без вводных выключателей».
Монтаж и уход
Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Уплотнители двери проверяют после установки. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Корпус выравнивают по уровню и крепят к стене или в нишу.
На что обратить внимание
Для улицы учитывайте УФ-стойкость и уплотнения двери. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Рассчитайте нужное число модулей с запасом на 20–30%. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы.
Совместимость
Комплектуется DIN-рейками и системами крепления. Соединяется с цоколями, крышами и соединительными элементами. Дополняется системами микроклимата и обогрева.
Характеристики
- Номинальный ток: 250 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 650мм
- Высота: 1000мм
- Глубина: 300мм
