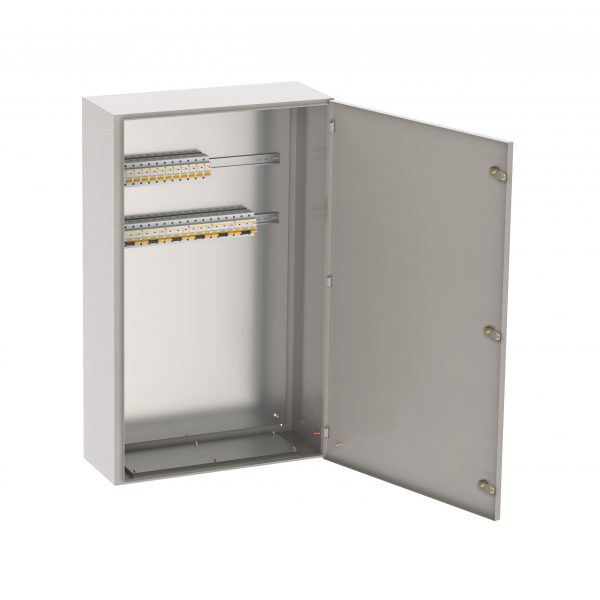

Пункт распределительный ПР8503-1015 3p 4х250А IEK — распределительный пункт. Щитовой корпус для компоновки аппаратов и кабельных вводов.
Технические особенности
Степень защиты IP31: защита от твёрдых частиц и капель. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Габариты 1000×650×300 мм. Уплотнения двери сохраняют степень защиты при эксплуатации. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Монтажные рейки и панели рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке. Замок и смотровое окно обеспечивают доступ и контроль показаний. Дверь может быть глухой или со смотровым окном. Климатическое исполнение учитывает температуру и влажность объекта.
Где применяется
Уличные и неотапливаемые шкафы. Узлы учёта и распределения питания. Щитовые жилых, офисных и производственных зданий. Промышленные цеха и открытые площадки. Объекты с требованиями к защите от пыли и влаги. Размещение аппаратуры автоматизации и управления. Складские и подсобные помещения. В каталоге относится к разделу «Без вводных выключателей».
Монтаж и уход
Корпус выравнивают по уровню и крепят к стене или в нишу. Кабели маркируют и укладывают в аккуратные жгуты. Металлические корпуса заземляют по правилам электробезопасности. Модули размещают с запасом под будущее расширение. Уплотнители двери проверяют после установки.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Для улицы учитывайте УФ-стойкость и уплотнения двери. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы.
Совместимость
Дополняется системами микроклимата и обогрева.
Характеристики
- Номинальный ток: 250 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1000мм
- Глубина: 300мм
