Описание
Описание

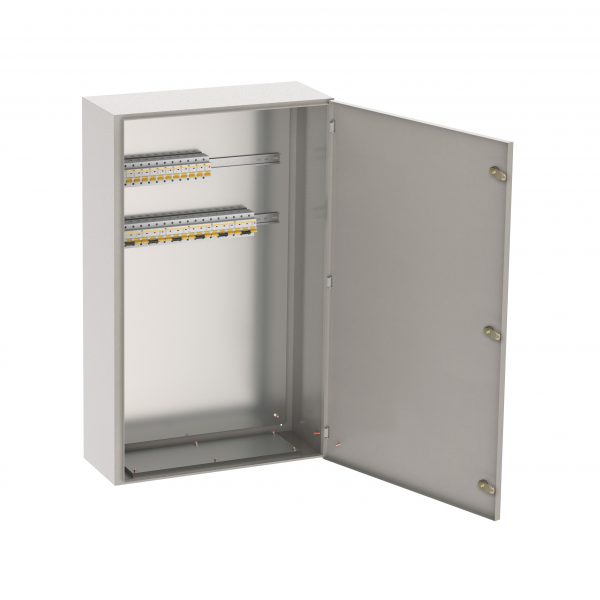

Пункт распределительный ПР8503-1011 3p 6х100А IEK — распределительный пункт. Оболочка, формирующая защищённое пространство для электрооборудования.
Технические особенности
Степень защиты IP31: защита от твёрдых частиц и капель. Габариты 1000×650×300 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Уплотнения двери сохраняют степень защиты при эксплуатации. Дверь может быть глухой или со смотровым окном. Климатическое исполнение учитывает температуру и влажность объекта. Число рядов и модулей определяет вместимость щита. Замок и смотровое окно обеспечивают доступ и контроль показаний. Цоколь и крыша защищают корпус при наружной установке. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Вводы кабеля выполняют через гермовводы с сохранением IP.
Где применяется
Размещение аппаратуры автоматизации и управления. Сборка распределительных устройств и ВРУ. Подъезды, этажные электрощиты и вводы зданий. Промышленные цеха и открытые площадки. Объекты с требованиями к защите от пыли и влаги. Котельные, ИТП и инженерные узлы. Объекты с повышенными требованиями к безопасности. В каталоге относится к разделу «Без вводных выключателей».
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Металлические корпуса заземляют по правилам электробезопасности. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Рассчитайте нужное число модулей с запасом на 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче.
Совместимость
Работает с замками, крышками и аксессуарами серии. Совместим с модульными аппаратами и аксессуарами серии. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Номинальный ток: 100 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1000мм
- Глубина: 300мм
- Защита: Модульный автомат. выключатель/УЗО
