Description
Описание

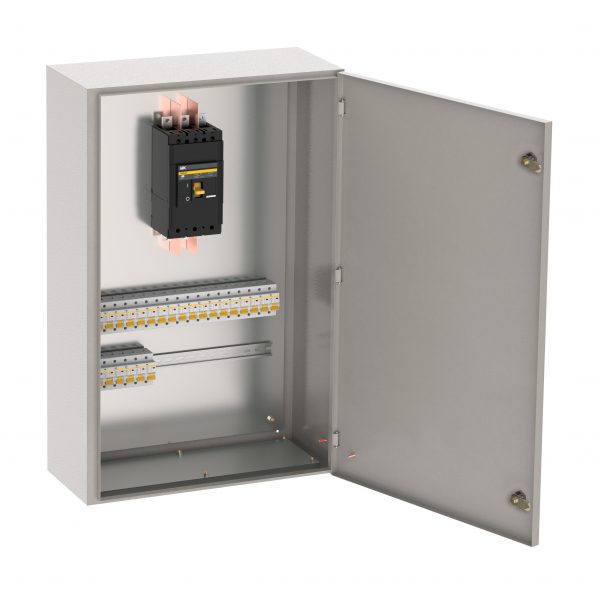

Пункт распределительный ПР8503-1010 ввод 3p 1х630А отходящие 3p 2х250А 3p 8х100А IEK — распределительный пункт. Оболочка, защищающая оборудование от пыли, влаги и доступа.
Технические особенности
Цвет по RAL 7035. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Габариты 1200×750×300 мм. Степень защиты IP31: защита от твёрдых частиц и капель. Монтажные рейки и панели рассчитаны на стандартные модули. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Дверь может быть глухой или со смотровым окном. Число рядов и модулей определяет вместимость щита. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Замок и смотровое окно обеспечивают доступ и контроль показаний.
Где применяется
Котельные, ИТП и инженерные узлы. Складские и подсобные помещения. Размещение аппаратуры автоматизации и управления. Объекты с повышенными требованиями к безопасности. Технические помещения и насосные. Промышленные цеха и открытые площадки.
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Перед монтажом проверяют комплектность и отсутствие повреждений. Корпус выравнивают по уровню и крепят к стене или в нишу. Кабели маркируют и укладывают в аккуратные жгуты. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Совместим с модульными аппаратами и аксессуарами серии. Комплектуется DIN-рейками и системами крепления.
Характеристики
- Номинальный ток: 630 А
- Номинальное рабочее напряжение: 380В
- Ширина: 750мм
- Высота: 1200мм
- Глубина: 300мм
