Description
Описание

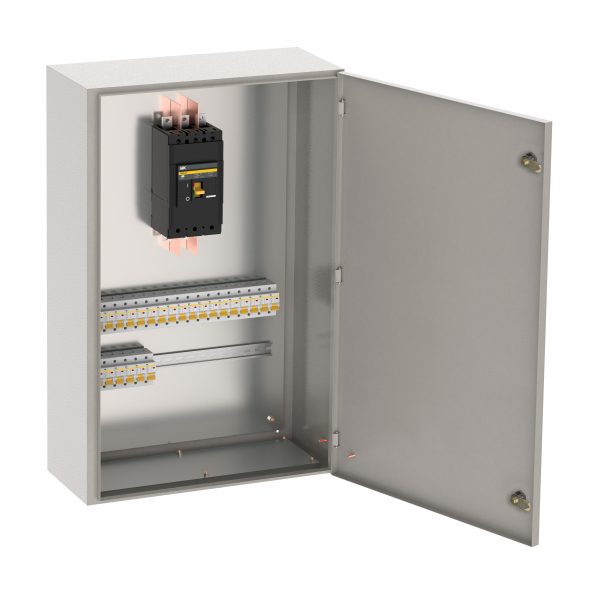

Пункт распределительный ПР8503-1009 ввод 3p 1х630А отходящие 3p 2х250А 3p 6х100А IEK — распределительный пункт. Корпус для распределительных и учётных щитов.
Технические особенности
Габариты 1000×650×300 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Степень защиты IP31: защита от твёрдых частиц и капель. Цвет по RAL 7035. Цоколь и крыша защищают корпус при наружной установке. Климатическое исполнение учитывает температуру и влажность объекта. Встраиваемое или навесное исполнение выбирается под способ установки. Дверь может быть глухой или со смотровым окном. Вводы кабеля выполняют через гермовводы с сохранением IP. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Уплотнения двери сохраняют степень защиты при эксплуатации.
Где применяется
Технические помещения и насосные. Промышленные цеха и открытые площадки. Подъезды, этажные электрощиты и вводы зданий. Складские и подсобные помещения. Объекты с требованиями к защите от пыли и влаги. Сборка распределительных устройств и ВРУ. Щитовые жилых, офисных и производственных зданий. В каталоге относится к разделу «С вводными переключателями».
Монтаж и уход
Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Кабели маркируют и укладывают в аккуратные жгуты. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла.
На что обратить внимание
Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Для улицы учитывайте УФ-стойкость и уплотнения двери. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Работает с замками, крышками и аксессуарами серии. Соединяется с цоколями, крышами и соединительными элементами.
Характеристики
- Номинальный ток: 630 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1000мм
- Глубина: 300мм
