Description
Описание

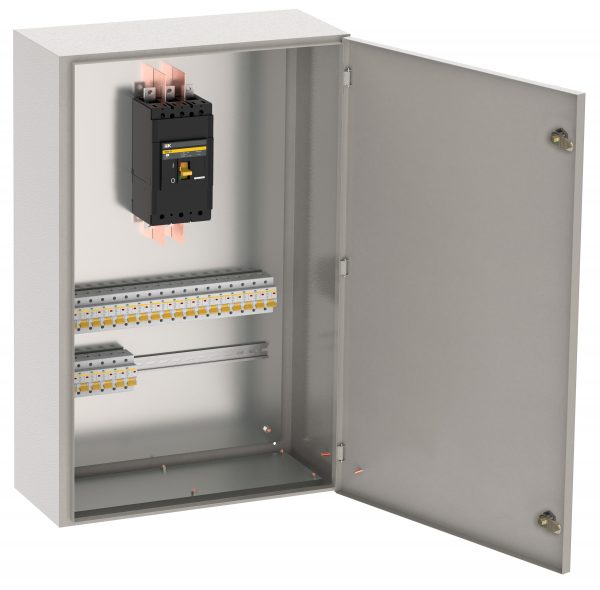

Пункт распределительный ПР8503-1005 ввод 3Р 1х630А отходящие 3Р 4х250А IEK — распределительный пункт. Металлический или пластиковый корпус для монтажа модульной аппаратуры.
Технические особенности
Габариты 1000×650×300 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Степень защиты IP31: допускает капли воды в сухих помещениях. Цвет по RAL 7035. Число рядов и модулей определяет вместимость щита. Замок и смотровое окно обеспечивают доступ и контроль показаний. Климатическое исполнение учитывает температуру и влажность объекта. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Уплотнения двери сохраняют степень защиты при эксплуатации. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Дверь может быть глухой или со смотровым окном. Встраиваемое или навесное исполнение выбирается под способ установки.
Где применяется
Размещение аппаратуры автоматизации и управления. Уличные и неотапливаемые шкафы. Объекты с требованиями к защите от пыли и влаги. Технические помещения и насосные. Узлы учёта и распределения питания. Котельные, ИТП и инженерные узлы.
Монтаж и уход
Уплотнители двери проверяют после установки. Дверь и замок регулируют для свободного открывания. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Модули размещают с запасом под будущее расширение.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Для улицы учитывайте УФ-стойкость и уплотнения двери. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы.
Совместимость
Дополняется системами микроклимата и обогрева. Соединяется с цоколями, крышами и соединительными элементами. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 630 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1000мм
- Глубина: 300мм
