Description
Описание

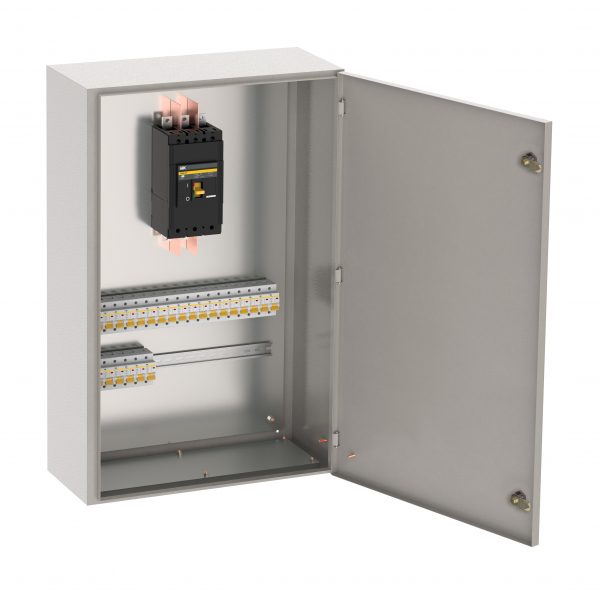

Пункт распределительный ПР8503-1001 ввод 3p 1х630А отходящие 3p 6х100А IEK — распределительный пункт. Оболочка, защищающая оборудование от пыли, влаги и доступа.
Технические особенности
Цвет по RAL 7035. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Степень защиты IP31: допускает капли воды в сухих помещениях. Габариты 1000×650×300 мм. Уплотнения двери сохраняют степень защиты при эксплуатации. Дверь может быть глухой или со смотровым окном. Климатическое исполнение учитывает температуру и влажность объекта. Встраиваемое или навесное исполнение выбирается под способ установки. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Замок и смотровое окно обеспечивают доступ и контроль показаний.
Где применяется
Технические помещения и насосные. Подъезды, этажные электрощиты и вводы зданий. Уличные и неотапливаемые шкафы. Узлы учёта и распределения питания. Объекты с требованиями к защите от пыли и влаги. Объекты с повышенными требованиями к безопасности. Промышленные цеха и открытые площадки.
Монтаж и уход
Кабели маркируют и укладывают в аккуратные жгуты. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Модули размещают с запасом под будущее расширение. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Для улицы учитывайте УФ-стойкость и уплотнения двери. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Совместим с модульными аппаратами и аксессуарами серии. Дополняется системами микроклимата и обогрева.
Характеристики
- Номинальный ток: 630 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1000мм
- Глубина: 300мм
