Description
Описание

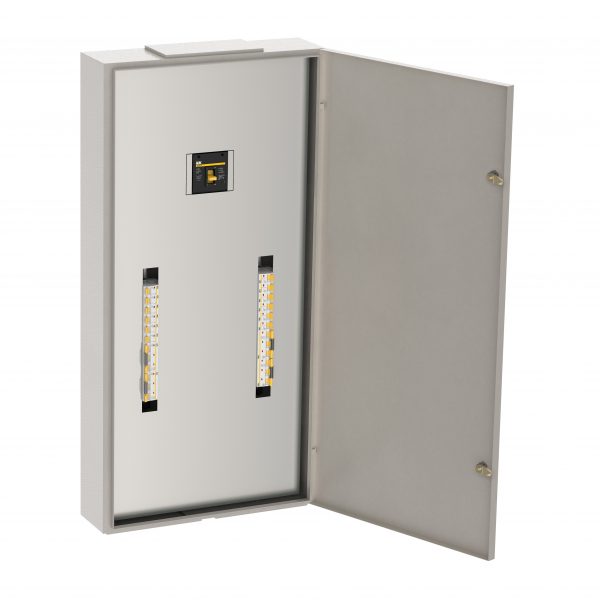

Пункт распределительный ПР11-3060 ввод 3p 1х250А отходящие 3p 6х100А IEK — распределительный пункт. Щитовой корпус для компоновки аппаратов и кабельных вводов.
Технические особенности
Цвет по RAL 7035. Степень защиты IP31: защита от твёрдых частиц и капель. Габариты 1317×650×180 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Число рядов и модулей определяет вместимость щита. Замок и смотровое окно обеспечивают доступ и контроль показаний. Монтажные рейки и панели рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке. Вводы кабеля выполняют через гермовводы с сохранением IP. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Климатическое исполнение учитывает температуру и влажность объекта.
Где применяется
Котельные, ИТП и инженерные узлы. Подъезды, этажные электрощиты и вводы зданий. Технические помещения и насосные. Сборка распределительных устройств и ВРУ. Складские и подсобные помещения.
Монтаж и уход
Перед монтажом проверяют комплектность и отсутствие повреждений. Уплотнители двери проверяют после установки. Модули размещают с запасом под будущее расширение. Корпус выравнивают по уровню и крепят к стене или в нишу.
На что обратить внимание
Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для улицы учитывайте УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Комплектуется DIN-рейками и системами крепления. Совместим с модульными аппаратами и аксессуарами серии.
Характеристики
- Номинальный ток: 250 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1317мм
- Глубина: 180мм
