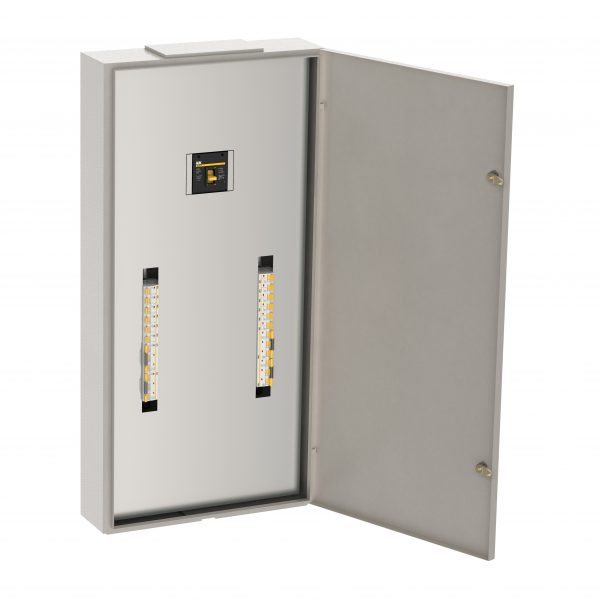

Пункт распределительный ПР11-3054 ввод 3P 1х250А отходящие 3p 4х100А IEK — распределительный пункт. Корпус для распределительных и учётных щитов.
Технические особенности
Степень защиты IP31: допускает капли воды в сухих помещениях. Габариты 1317×650×180 мм. Цвет по RAL 7035. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Дверь может быть глухой или со смотровым окном. Встраиваемое или навесное исполнение выбирается под способ установки. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Климатическое исполнение учитывает температуру и влажность объекта. Цоколь и крыша защищают корпус при наружной установке. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Вводы кабеля выполняют через гермовводы с сохранением IP. Монтажные рейки и панели рассчитаны на стандартные модули.
Где применяется
Складские и подсобные помещения. Объекты с требованиями к защите от пыли и влаги. Размещение аппаратуры автоматизации и управления. Подъезды, этажные электрощиты и вводы зданий. Объекты с повышенными требованиями к безопасности. Щитовые жилых, офисных и производственных зданий. В каталоге относится к разделу «С вводными переключателями».
Монтаж и уход
Модули размещают с запасом под будущее расширение. Металлические корпуса заземляют по правилам электробезопасности. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты.
На что обратить внимание
Металлический корпус прочнее, пластиковый — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Количество полюсов: 3
- Номинальный ток: 250 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1317мм
- Глубина: 180мм
