Описание

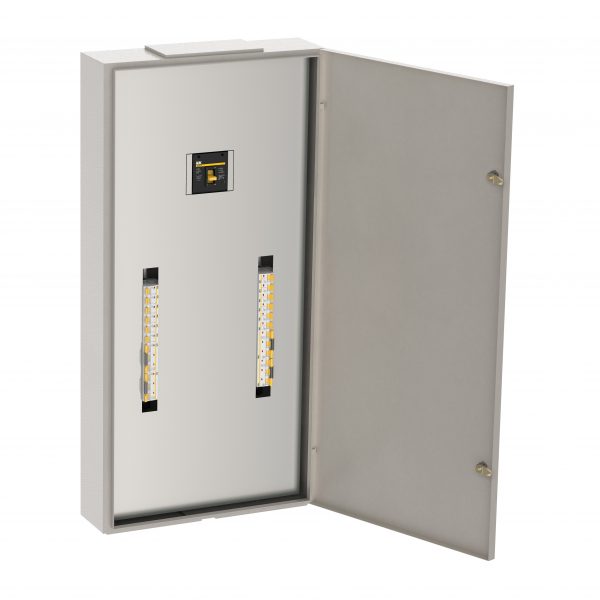

Пункт распределительный ПР11-3048 ввод 3p 1х160А отходящие 3p 3х100А IEK — распределительный пункт. Корпус или шкаф для размещения аппаратов, шин и приборов учёта.
Технические особенности
Степень защиты IP31: допускает капли воды в сухих помещениях. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Габариты 1157×650×180 мм. Климатическое исполнение учитывает температуру и влажность объекта. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Монтажные рейки и панели рассчитаны на стандартные модули. Замок и смотровое окно обеспечивают доступ и контроль показаний. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Уплотнения двери сохраняют степень защиты при эксплуатации. Дверь может быть глухой или со смотровым окном. Число рядов и модулей определяет вместимость щита.
Где применяется
Щитовые жилых, офисных и производственных зданий. Сборка распределительных устройств и ВРУ. Объекты с требованиями к защите от пыли и влаги. Узлы учёта и распределения питания. Размещение аппаратуры автоматизации и управления. Промышленные цеха и открытые площадки.
Монтаж и уход
Кабели маркируют и укладывают в аккуратные жгуты. Уплотнители двери проверяют после установки. Корпус выравнивают по уровню и крепят к стене или в нишу.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Для улицы учитывайте УФ-стойкость и уплотнения двери. Металлический корпус прочнее, пластиковый — диэлектрический и легче.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Номинальный ток: 160 А
- Номинальное рабочее напряжение: 380В
- Ширина: 650мм
- Высота: 1157мм
- Глубина: 180мм
