Описание
Описание

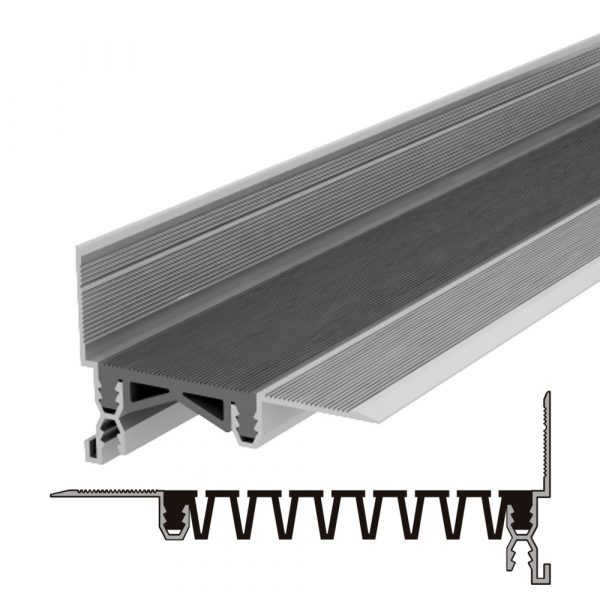

Профиль для деформационного шва без нагрузки Аквастоп тип ДГК-0-УГЛ/070 — деформационный (дилатационный) шов. Компенсатор воспринимает подвижки основания без разрушения кромок. Производство — Аквастоп. Размер шва 75 мм.
Технические особенности
Компенсатор из материала: тэп. Метод монтажа — накладной. Компенсирует сжатие 12 мм, растяжение 38 мм, сдвиг 24 мм. Деформационный (дилатационный) шов компенсирует подвижки конструкции. Тип нагрузки — без нагрузки. Конструкция рассчитана на длительную эксплуатацию. Анкеры передают нагрузку от техники в тело бетона. Компенсатор принимает сжатие, растяжение и сдвиг. Устройство выдерживает движение техники по шву. Кромки из металла защищают бетон от выкрашивания. Материалы стойки к влаге и рабочим нагрузкам. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Гидроизоляция не пропускает воду через шов. Маркировка указывает размер шва и тип нагрузки. Материалы не теряют свойств при перепадах температуры. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Резиновый компенсатор не пропускает воду и грязь. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для полов с интенсивной нагрузкой. Для бетонных полов складов и паркингов. Для зон с движением погрузчиков. Для деформационных швов полов и стен. Для складов с техникой на шинах. Для бетонных и цементных оснований. Для паркингов и рамп. Для аэродромов, дорог и промышленных зон. Для аэродромов и дорожных покрытий. Для мест с интенсивным движением техники.
Монтаж и установка
Анкеры забивают по разметке. Компенсатор заправляют и фиксируют по инструкции. Поверхность подготавливают перед установкой. Стыки герметизируют по инструкции. Монтаж выполняют по проекту и инструкции производителя. Шов монтируют по разметке и проекту. После установки узел осматривают и при необходимости поправляют. Поверхность очищают и обезжиривают перед монтажом. Кромки выставляют по уровню.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Растяжение, мм: 38
- Маркировка компенсатора: Г5-068
- Материал изготовления: Алюминий
- Материал компенсатора: ТЭП
- Метод монтажа: накладной
- Тип нагрузки: без нагрузки
- Сдвиг, мм: 24
- Размер шва a (ширина), мм: 75
