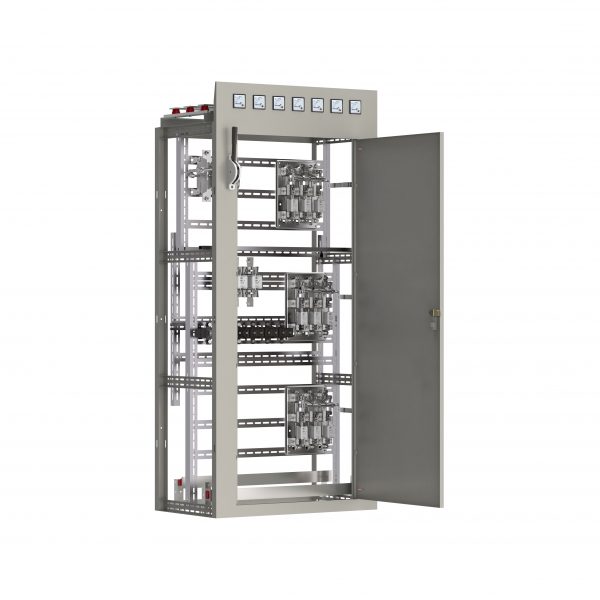

Панель вводно-линейная ЩО70-1-85УЗ плавкие вставки 3х630А 9х250А трансформаторы тока 3х200-5А 3х600-5А рубильники 1х630А 3х250А IEK — панель щита. Металлический или пластиковый корпус для монтажа модульной аппаратуры.
Технические особенности
Степень защиты IP20: защита от пальцев и крупных твёрдых частиц, без защиты от воды. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Габариты 2200×1000×600 мм. Цвет по RAL 7035. Уплотнения двери сохраняют степень защиты при эксплуатации. Монтажные рейки и панели рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Встраиваемое или навесное исполнение выбирается под способ установки. Замок и смотровое окно обеспечивают доступ и контроль показаний. Статическая нагрузка показывает допустимый вес аппаратуры на рейке.
Где применяется
Щитовые жилых, офисных и производственных зданий. Промышленные цеха и открытые площадки. Узлы учёта и распределения питания. Подъезды, этажные электрощиты и вводы зданий. Размещение аппаратуры автоматизации и управления. В каталоге относится к разделу «Вводно-линейные».
Монтаж и уход
Модули размещают с запасом под будущее расширение. Дверь и замок регулируют для свободного открывания. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Металлические корпуса заземляют по правилам электробезопасности. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы учитывайте УФ-стойкость и уплотнения двери. Металлический корпус прочнее, пластиковый — диэлектрический и легче.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами.
Характеристики
- Номинальный ток: 630 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 1000мм
- Высота: 2200мм
- Глубина: 600мм
- Защита: Предохранитель Diazed
