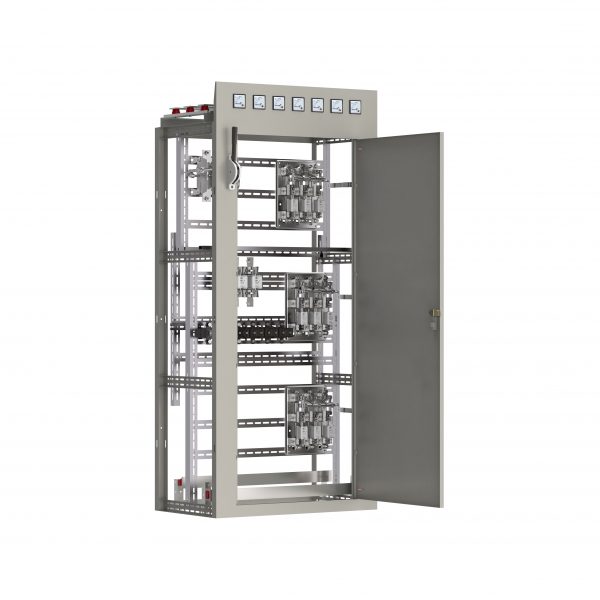

Панель вводно-линейная ЩО70-1-84УЗ плавкие вставки 3х630А 9х250А трансформаторы тока 3х200-5А 3х600-5А рубильники 1х630А 3х250А IEK — панель щита. Металлический или пластиковый корпус для монтажа модульной аппаратуры.
Технические особенности
Габариты 2200×1000×600 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Степень защиты IP20: защищает от прикосновения и крупной пыли, воды не боится только в сухих зонах. Климатическое исполнение учитывает температуру и влажность объекта. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Число рядов и модулей определяет вместимость щита. Цоколь и крыша защищают корпус при наружной установке. Замок и смотровое окно обеспечивают доступ и контроль показаний. Вводы кабеля выполняют через гермовводы с сохранением IP. Встраиваемое или навесное исполнение выбирается под способ установки. Монтажные рейки и панели рассчитаны на стандартные модули.
Где применяется
Котельные, ИТП и инженерные узлы. Технические помещения и насосные. Узлы учёта и распределения питания. Сборка распределительных устройств и ВРУ. Объекты с повышенными требованиями к безопасности.
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Модули размещают с запасом под будущее расширение. Корпус выравнивают по уровню и крепят к стене или в нишу.
На что обратить внимание
Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для улицы учитывайте УФ-стойкость и уплотнения двери. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Рассчитайте нужное число модулей с запасом на 20–30%. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Совместим с модульными аппаратами и аксессуарами серии. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Номинальный ток: 630 А
- Номинальное рабочее напряжение: 380/220В
- Ширина: 1000мм
- Высота: 2200мм
- Глубина: 600мм
- Защита: Предохранитель Diazed
