Description
Описание

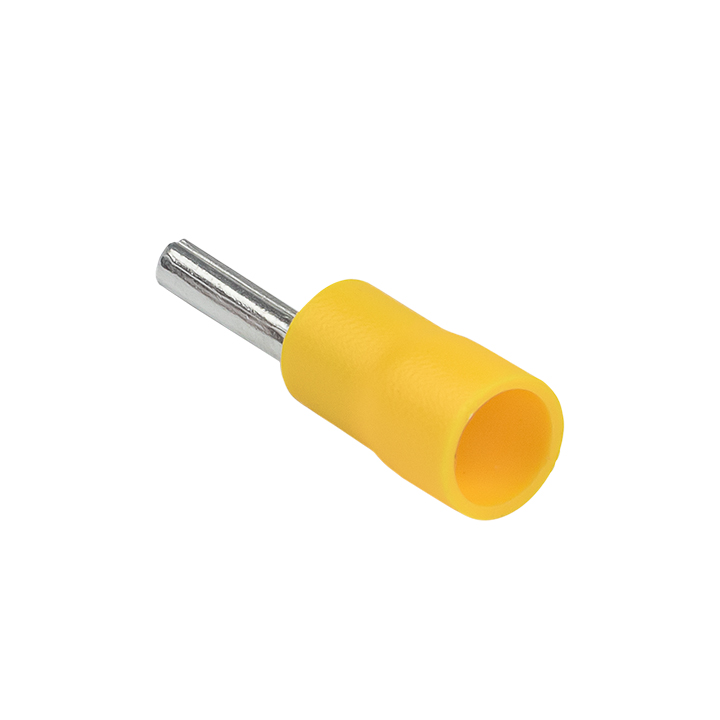

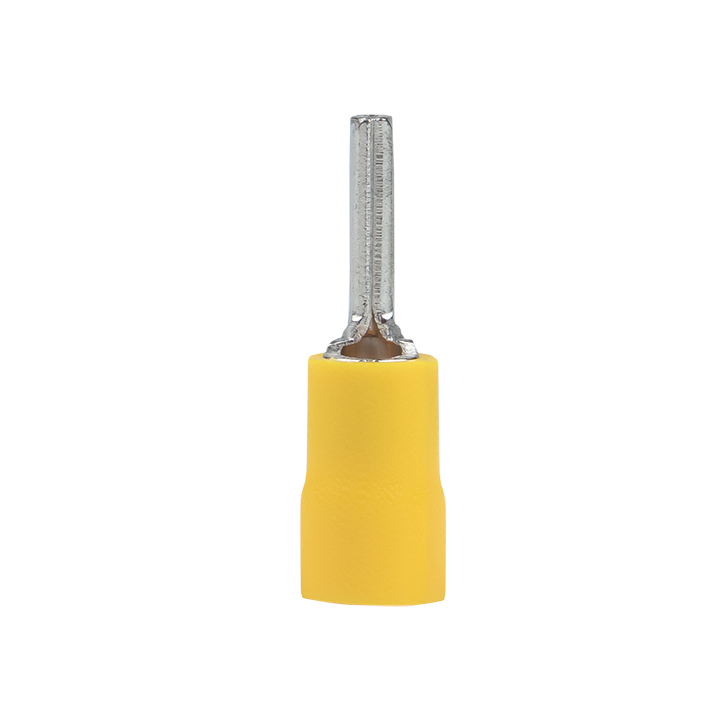

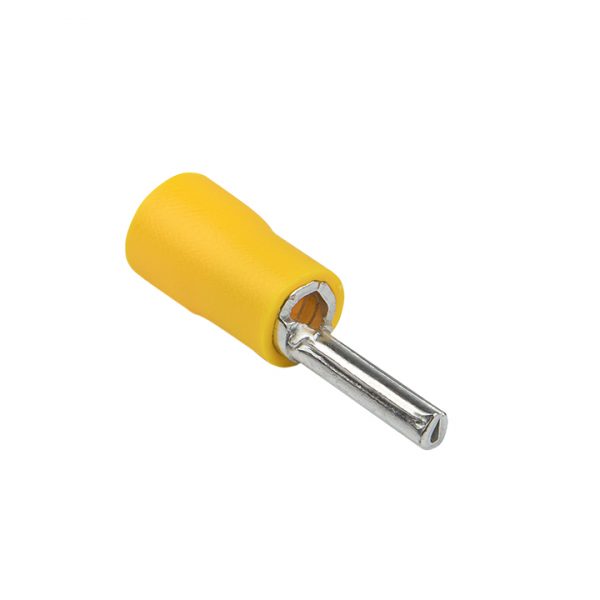

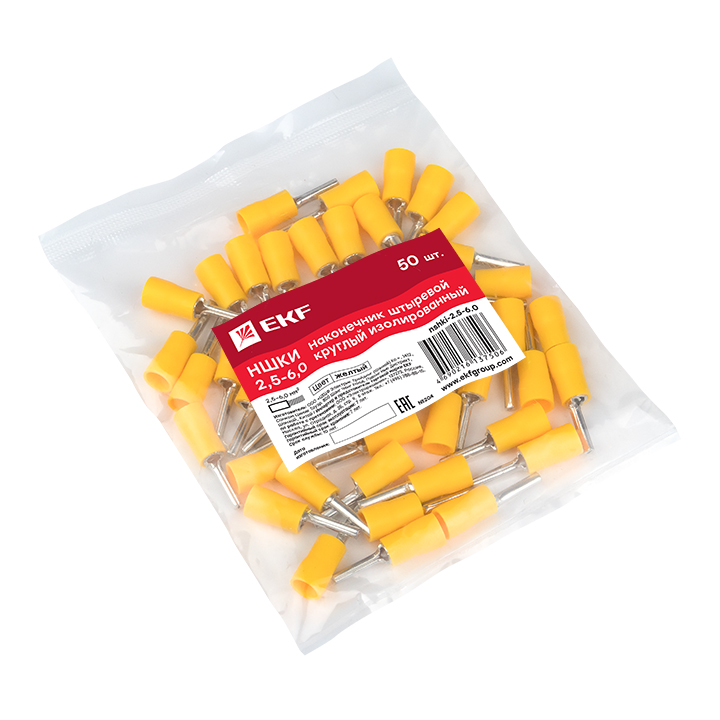

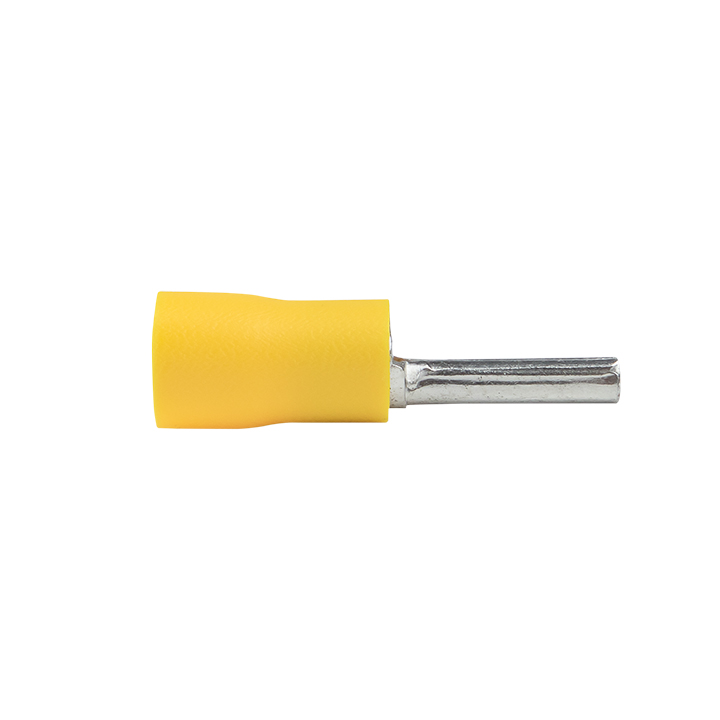

Наконечник штыревой круглый изолированный НШКИ 2.5-6.0 (уп 50шт) EKF PROxima — наконечник и гильза. Деталь для опрессовки, соединения и фиксации проводников и шин. Материал — медь.
Технические особенности
Допустимый ток до 48 А. Материал — медь: минимальное переходное сопротивление и стабильный контакт. Опрессовывается специальным инструментом; контакт защищают от окисления. Дуплексные гильзы соединяют два проводника в один узел. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Опрессовка создаёт монолитное соединение без переходного сопротивления. Сечение жилы подбирается строго под наконечник или клемму. Ответвительные зажимы позволяют подключить отпайку без разрезания линии. Переходные элементы исключают коррозию на стыке меди и алюминия.
Где применяется
Сборка шин и распределительных узлов. Сборка силовых и распределительных щитов. Сборка контактных узлов распределительных устройств. Заземление и подключение защитных проводников. Монтаж линий на промышленных и инфраструктурных объектах. Ответвления на воздушных линиях и в кабельных сетях. Подключение приборов учёта и оборудования. В каталоге относится к разделу «Наконечник штыревой круглый изолированный НШКИ».
Монтаж и уход
После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой. Затяжку болтовых соединений выполняют равномерно, в несколько проходов. Перед опрессовкой проверяют соответствие гильзы сечению жилы. Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку.
На что обратить внимание
Для многопроволочных жил выбирайте наконечники под опрессовку, а не под пайку. Для алюминия используйте переходные элементы, чтобы избежать коррозии контакта. Проверьте номинальный ток изделия под нагрузку линии. Сечение наконечника или гильзы подбирайте строго под жилу.
Совместимость
Дополняется маркировкой и термоусадкой для изоляции. Совместимо с проводниками стандартных сечений. Работает с медными и алюминиевыми жилами по типу изделия.
Характеристики
- Материал: Медь
- Цвет: Желтый
- Максимальный ток, imax: 48
- Длина втулки гильзы: 15
