Описание

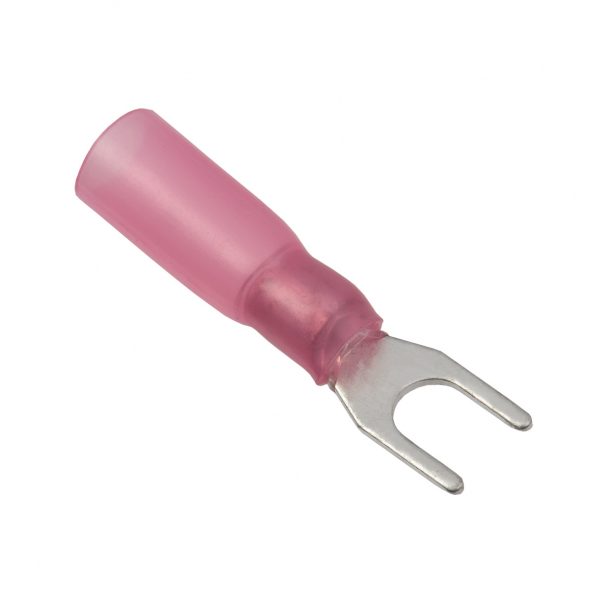

Наконечник изолированный НВИ-т 1,25-4 вилка 0,5-1,5мм (100шт) IEK — наконечник и гильза. Деталь для опрессовки, соединения и фиксации проводников и шин.
Технические особенности
Сечение жилы 0,5.1,5мм² — наконечник подбирается строго под него. Опрессовывается специальным инструментом; контакт защищают от окисления. Рабочее напряжение до 600В. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Изолированная втулка исключает случайное касание и замыкание. Лужение и покрытие защищают контакт от окисления при нагреве. Переходные элементы исключают коррозию на стыке меди и алюминия. Шины распределяют питание между группами с минимальными потерями. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Сечение жилы подбирается строго под наконечник или клемму.
Где применяется
Сборка контактных узлов распределительных устройств. Сборка силовых и распределительных щитов. Соединение алюминиевых и медных проводников (через переходные элементы). Подключение приборов учёта и оборудования. Ответвления на воздушных линиях и в кабельных сетях. В каталоге относится к разделу «Наконечники НВИ-т термоусаживаемые».
Монтаж и уход
Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. Затяжку болтовых соединений выполняют равномерно, в несколько проходов. Перед опрессовкой проверяют соответствие гильзы сечению жилы. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой.
На что обратить внимание
Для алюминия используйте переходные элементы, чтобы избежать коррозии контакта. Для меди и алюминия берите биметаллические наконечники. Ответвительные зажимы удобны для отпайки без разреза магистрали. Уточните тип наконечника: кольцевой, вилочный или штыревой. Для ответственных линий берите изделия с нормированным усилием опрессовки.
Совместимость
Соединяется с шинодержателями и изоляторами серии. Покрывается изолирующими колпачками и гильзами серии.
Характеристики
- Номинальный ток: 19.0А
- Номинальное напряжение: 600В
- Номинальное поперечное сечение: 0,5…1,5мм²
- Цвет изоляции: Красный
- Наружный размер присоединительной части: 7.20мм
- Толщина контактной части: 0.8мм
- Внутренний размер присоединительной части: 4.3мм
