Description
Описание

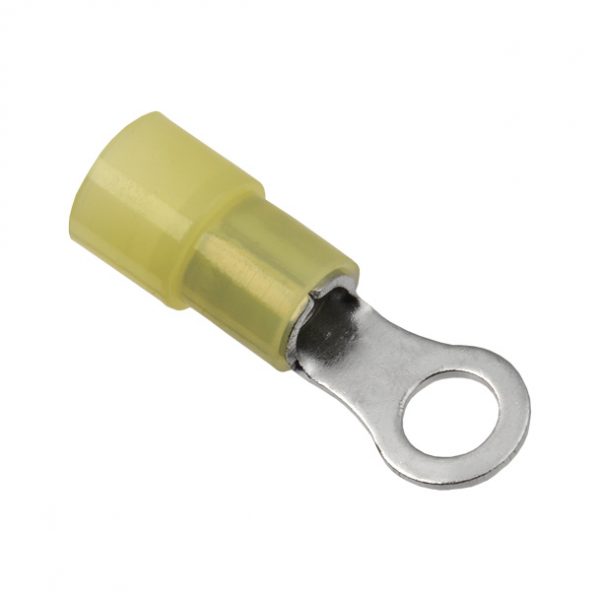

Наконечник изолированный НКИ-н 5,5-5 кольцо 4-6мм (100шт) IEK — наконечник и гильза. Соединитель, обеспечивающий стабильный контакт проводника с оборудованием.
Технические особенности
Рабочее напряжение до 600В. Опрессовывается специальным инструментом; контакт защищают от окисления. Сечение жилы 4.6мм² — наконечник подбирается строго под него. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Лужение и покрытие защищают контакт от окисления при нагреве. Ответвительные зажимы позволяют подключить отпайку без разрезания линии. Шины распределяют питание между группами с минимальными потерями. Контакт рассчитан на номинальный ток и нагрев в месте соединения. Опрессовка создаёт монолитное соединение без переходного сопротивления. Изолированная втулка исключает случайное касание и замыкание.
Где применяется
Оконцевание кабеля перед подключением к аппаратам. Подключение приборов учёта и оборудования. Подключение двигателей и технологического оборудования. Соединение алюминиевых и медных проводников (через переходные элементы). Сборка силовых и распределительных щитов. Сборка контактных узлов распределительных устройств. Соединения в клеммных и переходных коробках. В каталоге относится к разделу «Наконечники НКИ-н нейлон».
Монтаж и уход
Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу. Шины устанавливают на изоляторы с соблюдением расстояний между фазами. Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. Перед опрессовкой проверяют соответствие гильзы сечению жилы. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой.
На что обратить внимание
Для многопроволочных жил выбирайте наконечники под опрессовку, а не под пайку. Сечение наконечника или гильзы подбирайте строго под жилу. Для ответственных линий берите изделия с нормированным усилием опрессовки. Уточните тип наконечника: кольцевой, вилочный или штыревой. Проверьте материал: лужёная медь устойчивее к окислению при нагреве.
Совместимость
Работает с медными и алюминиевыми жилами по типу изделия.
Характеристики
- Номинальный ток: 49.0А
- Номинальное напряжение: 600В
- Номинальное поперечное сечение: 4…6мм²
- Цвет изоляции: Желтый
- Наружный размер присоединительной части: 9.50мм
- Толщина контактной части: 1.0мм
- Внутренний размер присоединительной части: 5.3мм
