Description
Описание

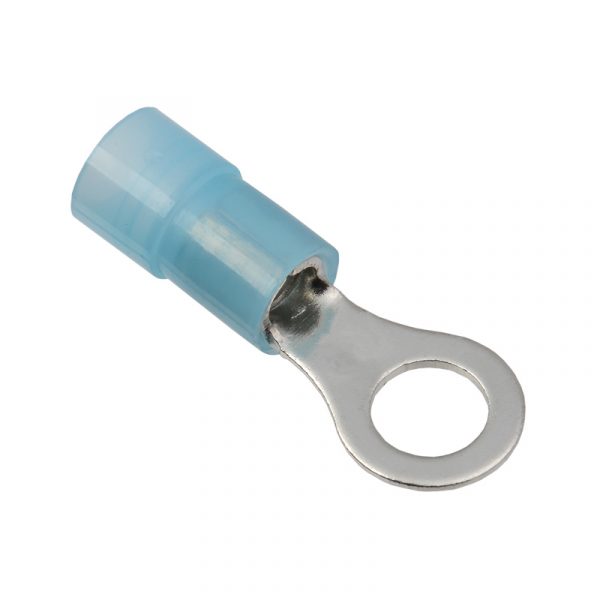

Наконечник изолированный НКИ-н 2-4 кольцо 1,5-2,5мм (100шт) IEK — наконечник и гильза. Контактный элемент для сборки электрических соединений в щите.
Технические особенности
Опрессовывается специальным инструментом; контакт защищают от окисления. Рабочее напряжение до 600В. Сечение жилы 1,5.2,5мм² — наконечник подбирается строго под него. Изолированная втулка исключает случайное касание и замыкание. Наконечники бывают кольцевые, вилочные и штыревые под разный тип клемм. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Дуплексные гильзы соединяют два проводника в один узел. Лужение и покрытие защищают контакт от окисления при нагреве. Шины распределяют питание между группами с минимальными потерями.
Где применяется
Вводы кабеля в оборудование и щиты. Заземление и подключение защитных проводников. Соединения в клеммных и переходных коробках. Сборка контактных узлов распределительных устройств. Соединение алюминиевых и медных проводников (через переходные элементы). В каталоге относится к разделу «Наконечники НКИ-н нейлон».
Монтаж и уход
Перед опрессовкой проверяют соответствие гильзы сечению жилы. Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку. Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой. Шины устанавливают на изоляторы с соблюдением расстояний между фазами.
На что обратить внимание
Проверьте материал: лужёная медь устойчивее к окислению при нагреве. Для ответственных линий берите изделия с нормированным усилием опрессовки. Уточните тип наконечника: кольцевой, вилочный или штыревой. Для меди и алюминия берите биметаллические наконечники. Для шин подбирайте сечение и число групп по суммарному току.
Совместимость
Совместимо с проводниками стандартных сечений. Сочетается с клеммами, шинами и аппаратами серии. Соединяется с шинодержателями и изоляторами серии.
Характеристики
- Номинальный ток: 27.0А
- Номинальное напряжение: 600В
- Номинальное поперечное сечение: 1,5…2,5мм²
- Цвет изоляции: Синий/голубой
- Наружный размер присоединительной части: 6.60мм
- Толщина контактной части: 0.8мм
- Внутренний размер присоединительной части: 4.3мм
