Description
Описание

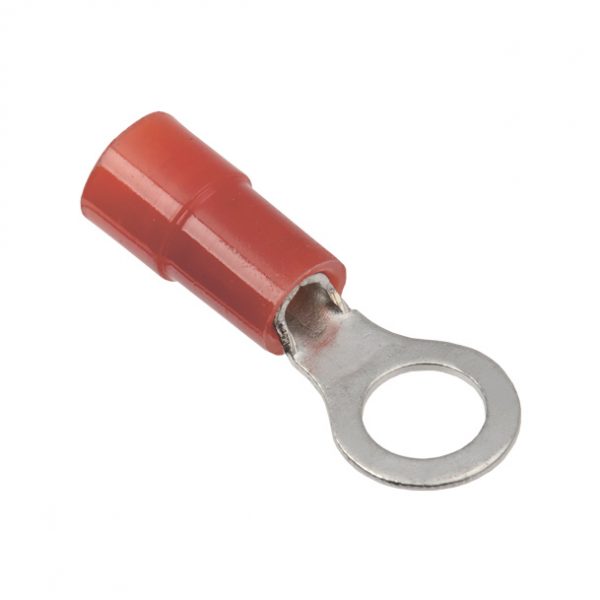

Наконечник изолированный НКИ-н 1,25-6 кольцо 0,5-1,5мм (100шт) IEK — наконечник и гильза. Элемент контактного соединения с малым переходным сопротивлением.
Технические особенности
Опрессовывается специальным инструментом; контакт защищают от окисления. Рабочее напряжение до 600В. Сечение жилы 0,5.1,5мм² — наконечник подбирается строго под него. Наконечники бывают кольцевые, вилочные и штыревые под разный тип клемм. Дуплексные гильзы соединяют два проводника в один узел. Переходные элементы исключают коррозию на стыке меди и алюминия. Изолированная втулка исключает случайное касание и замыкание. Опрессовка создаёт монолитное соединение без переходного сопротивления. Лужение и покрытие защищают контакт от окисления при нагреве.
Где применяется
Оконцевание кабеля перед подключением к аппаратам. Соединение алюминиевых и медных проводников (через переходные элементы). Соединения в клеммных и переходных коробках. Заземление и подключение защитных проводников. Ответвления на воздушных линиях и в кабельных сетях. Монтаж линий на промышленных и инфраструктурных объектах. Сборка контактных узлов распределительных устройств.
Монтаж и уход
Перед опрессовкой проверяют соответствие гильзы сечению жилы. Затяжку болтовых соединений выполняют равномерно, в несколько проходов. Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку.
На что обратить внимание
Для шин подбирайте сечение и число групп по суммарному току. Уточните тип наконечника: кольцевой, вилочный или штыревой. Изолированные наконечники удобнее для щитов и панелей.
Совместимость
Сочетается с клеммами, шинами и аппаратами серии.
Характеристики
- Номинальный ток: 19.0А
- Номинальное напряжение: 600В
- Номинальное поперечное сечение: 0,5…1,5мм²
- Цвет изоляции: Красный
- Наружный размер присоединительной части: 11.60мм
- Толщина контактной части: 0.8мм
- Внутренний размер присоединительной части: 6.4мм
