Описание
Описание

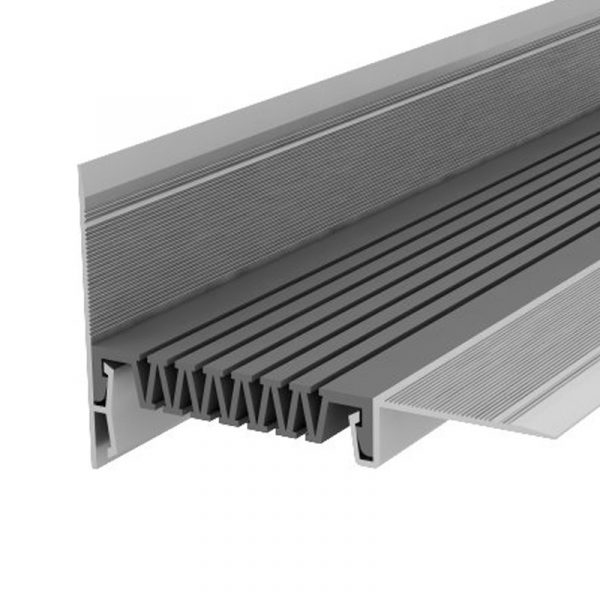

Накладной профиль для деформационного шва ДШС-0-УГЛ/150 — деформационный (дилатационный) шов. Деформационный шов компенсирует подвижки и температурные изменения. Изделие поставляется в заводской упаковке с маркировкой. Размер шва 150 мм.
Метод монтажа — накладной. Тип нагрузки — без нагрузки. Компенсирует сжатие 38 мм, растяжение 100 мм, сдвиг 80 мм. Компенсатор из материала: тэп. Анкеры передают нагрузку от техники в тело бетона. Материалы стойки к влаге и рабочим нагрузкам. Гидроизоляция не пропускает воду через шов. Компенсатор принимает сжатие, растяжение и сдвиг. Металлические кромки защищают бетон от сколов. Конструкция рассчитана на длительную эксплуатацию. Изделие не теряет свойств при перепадах температуры. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Резиновый компенсатор не пропускает воду и грязь. Устройство выдерживает движение техники по шву. Маркировка указывает размер шва и тип нагрузки.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для зон с движением погрузчиков. Для мест с интенсивным движением техники. Для бетонных полов складов и паркингов. Для аэродромов, дорог и промышленных зон. Для паркингов и рамп. Для деформационных швов полов и стен. Для промышленных, складских и гражданских объектов. Для бетонных и цементных оснований. Для полов с интенсивной нагрузкой. Для паркингов, складов и торговых центров.
Монтаж и установка
Шов выставляют по оси и по уровню. Монтаж ведут по разметке и уровню. Поверхность очищают и обезжиривают перед монтажом. Компенсатор заправляют и фиксируют по инструкции. Кромки выставляют по уровню. Анкеры забивают по разметке. Готовый узел проверяют по уровню и геометрии. Стыки герметизируют по инструкции. Шов монтируют по разметке и проекту.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с бетонными и цементными основаниями. Совместимо с материалами и системами соответствующего типа.
Характеристики
- Растяжение, мм: 100
- Сжатие, мм: 38
- Ширина вставки b, мм: 140
- Ширина профиля (c), мм: 189
- Сдвиг, мм: 80
- Размер шва a (ширина), мм: 150
- Тип нагрузки: без нагрузки
- Метод монтажа: накладной
