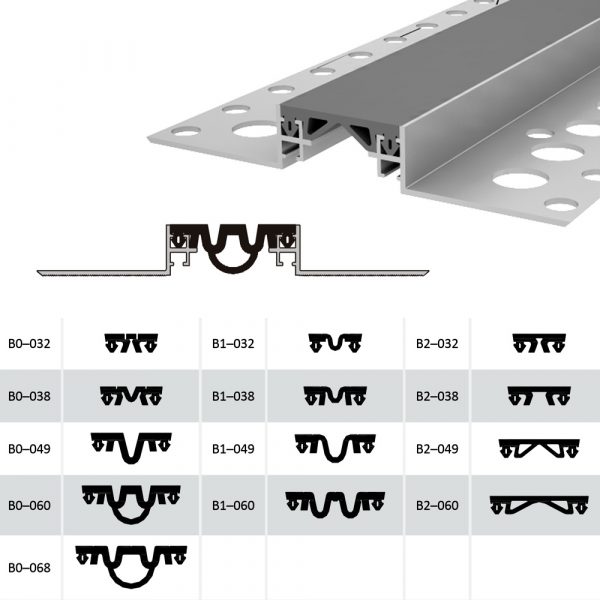

Накладной профиль для деформационного шва ДШО-24/070 В0-068 — деформационный (дилатационный) шов. Устройство собирается в линию деформационных швов. Изделие поставляется в заводской упаковке с маркировкой. Размер шва 70 мм.
Технические особенности
Деформационный (дилатационный) шов компенсирует подвижки конструкции. Компенсатор из материала: тэп. Тип нагрузки — интенсивная пешеходная. Компенсирует сжатие 14 мм, растяжение 14 мм, сдвиг 10 мм. Метод монтажа — накладной. Резиновый компенсатор не пропускает воду и грязь. Гидроизоляция не пропускает воду через шов. Компенсатор из ТЭП сохраняет эластичность при отрицательных температурах. Анкеры передают нагрузку от техники в тело бетона. Изделие не теряет свойств при перепадах температуры. Тип нагрузки (пешеходная, вилочная, колёсная) определяет конструкцию шва. Конструкция рассчитана на длительную эксплуатацию. Маркировка указывает размер шва и тип нагрузки. Материалы стойки к влаге и рабочим нагрузкам. Металлические кромки защищают бетон от сколов. Устройство выдерживает движение техники по шву. Расчётную ширину шва принимают по подвижкам и температуре эксплуатации. Компенсатор принимает сжатие, растяжение и сдвиг.
Экспертный разбор
Дилатационное устройство — алюминиевый профиль с эластичным компенсатором, перекрывающий деформационный шов. Устройство воспринимает нагрузку от людей, транспорта и погрузчиков, сохраняя подвижность шва. Класс компенсатора В0/В1/В2 задаёт допустимые сжатие, растяжение и сдвиг шва. Тип ДША — закладного монтажа для полов с транспортными нагрузками и погрузчиками на цельнолитых шинах. Тип ДШВ — для пола высотой от 35 мм, с герметичным крепёжным узлом и заменяемым компенсатором. Тип ДШО — усиленный, с допустимой нагрузкой на шов до 0,30 МПа. Герметичный узел не пропускает влагу и реагенты в полость шва. Компенсатор заменяют по мере износа, не меняя весь профиль. Деформационные и дилатационные швы устраивают по СП 29.13330.2011 «Полы».
Где применяется
Для промышленных, складских и гражданских объектов. Для деформационных швов полов и стен. Для аэродромов и дорожных покрытий. Для полов с интенсивной нагрузкой. Для складов с техникой на шинах. Для паркингов и рамп. Для мест с интенсивным движением техники. Для бетонных полов складов и паркингов. Для зон с движением погрузчиков. Для ремонта и нового строительства.
Монтаж и установка
Готовый узел проверяют по уровню и геометрии. Компенсатор заправляют и фиксируют по инструкции. Анкеры забивают по разметке. Стыки герметизируют по инструкции. Монтаж ведут по разметке и уровню. Кромки выставляют по уровню. Шов монтируют по разметке и проекту.
Работу швов в конструкциях учитывают по СП 63.13330.2018.
Совместимость
Совместимо с материалами и системами соответствующего типа. Совместимо с бетонными и цементными основаниями.
Характеристики
- Маркировка компенсатора: В0-068
- Материал изготовления: Алюминий
- Материал компенсатора: ТЭП
- Метод монтажа: накладной
- Нагрузка (мпа): 0.15
- Тип нагрузки: интенсивная пешеходная
- Размер шва a (ширина), мм: 70
- Растяжение, мм: 14
