Описание
Описание

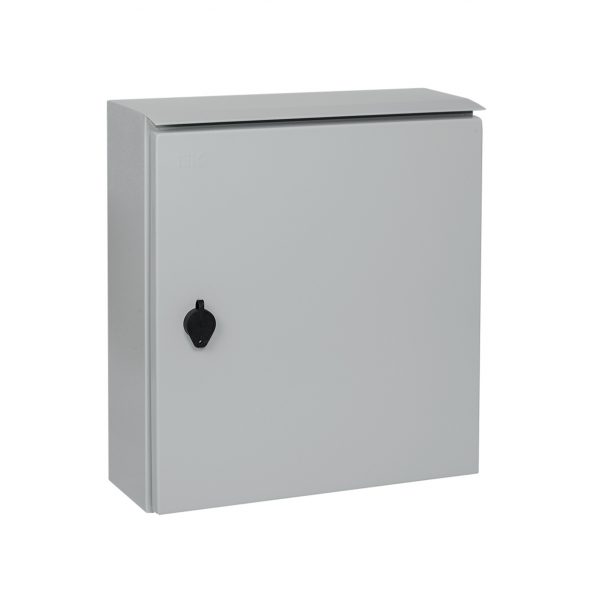

Корпус металлический ЩУ 3/1-1 У1 IP66 IEK — электротехнический шкаф. Металлический или пластиковый корпус для монтажа модульной аппаратуры. Степень защиты IP66.
Технические особенности
Цвет по RAL 7035. Степень защиты IP66: стойкость к сильным струям воды. Габариты 445×400×150 мм. Навесное исполнение — монтаж на стену без ниши. Встраиваемое или навесное исполнение выбирается под способ установки. Монтажные рейки рассчитаны на стандартные модули. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Климатическое исполнение учитывает температуру и влажность объекта.
Где применяется
Размещение аппаратуры автоматизации и управления. Уличные и неотапливаемые объекты. Объекты с требованиями к защите от пыли и влаги. Офисные и производственные электрощитовые. Сборка распределительных устройств. Этажные и квартирные щиты. В каталоге относится к разделу «Щиты вводно-учетные».
Монтаж и уход
Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Уплотнители двери проверяют после установки. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Модули размещают с запасом под будущее расширение.
На что обратить внимание
Степень защиты IP подбирайте под условия установки. Металл прочнее, пластик — диэлектрический и легче. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Дополняется системами микроклимата и обогрева. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Материал: Листовая сталь
- Тип монтажа: Навесной

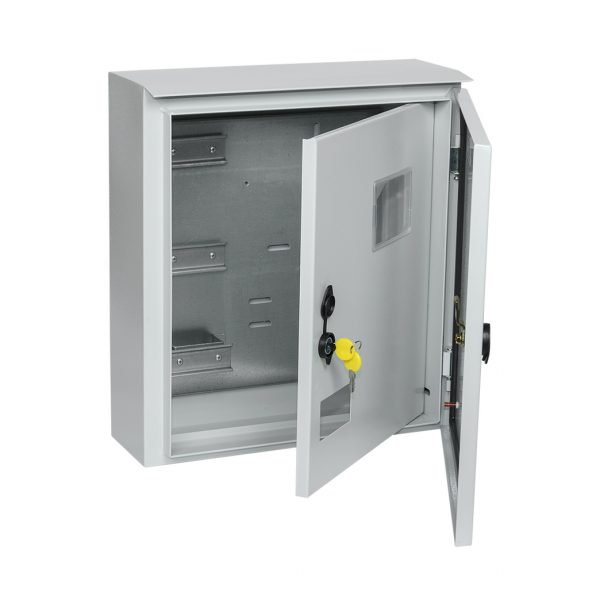

- Тип крышки: Со смотровым окошком
- Ширина: 400мм
- Высота: 445мм
- Глубина: 150мм
- Фактура поверхности: Шагрень
- Количество модулей: 12
