Описание
Описание

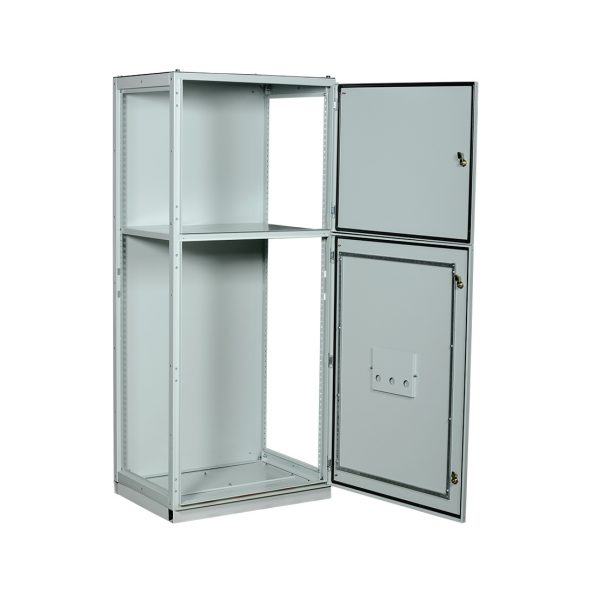

Корпус металлический сборный ВРУ-2 1800х800х600 IP54 SMART IEK — электротехнический шкаф. Корпус или шкаф для размещения аппаратов, шин и приборов учёта. Материал корпуса — из стали, степень защиты IP54.
Технические особенности
Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Габариты 1800×800×600 мм. Степень защиты IP54: защита от пыли и брызг. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Замок и смотровое окно дают доступ и контроль показаний. Материал корпуса (сталь или АБС-пластик) влияет на прочность и заземление. Дверь может быть глухой или со смотровым окном. Вводы кабеля выполняют через гермовводы с сохранением IP. Уплотнения двери сохраняют степень защиты при эксплуатации. Число рядов и модулей определяет вместимость щита. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица.
Где применяется
Этажные и квартирные щиты. Щитовые жилых, офисных и производственных зданий. Складские и подсобные помещения. Насосные и технические помещения. Объекты с требованиями к защите от пыли и влаги. Размещение аппаратуры автоматизации и управления. Сборка распределительных устройств и ВРУ. В каталоге относится к разделу «SMART сборные IP54».
Монтаж и уход
Корпус выравнивают по уровню и крепят к стене или в нишу. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Перед монтажом проверяют комплектность и отсутствие повреждений. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Дверь и замок регулируют для свободного открывания.
На что обратить внимание
Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Число модулей берите с запасом 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Работает с замками, крышками и аксессуарами серии. Совместим с модульными аппаратами и аксессуарами серии. Соединяется с цоколями, крышами и соединительными элементами.
Характеристики
- Номинальный ток: 630А
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 800мм
- Высота: 1800мм
- Глубина: 600мм
- Толщина металла: 1,4мм
- Ввод кабеля: Снизу
- Вид установки: Напольный
