Description
Описание

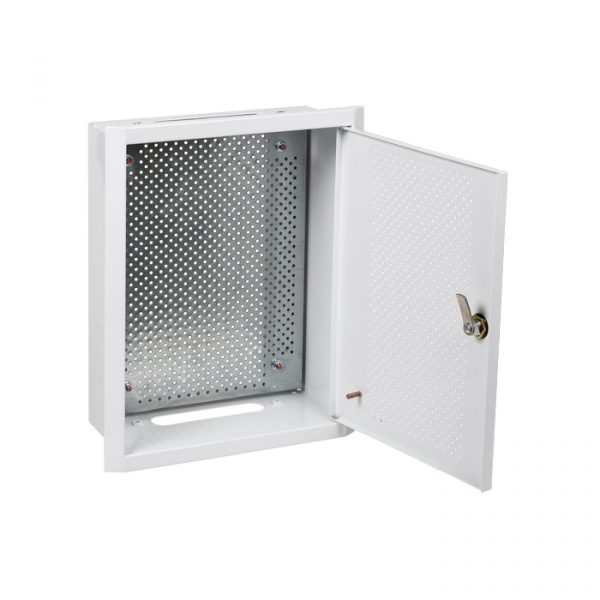

Корпус металлический распределительный TITAN ЩРв-М (395х310х120мм) IP31 IEK — электротехнический шкаф. Оболочка, защищающая оборудование от пыли, влаги и доступа. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Цвет по RAL 9016. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Габариты 395×310×120 мм. Степень защиты IP31: допускает капли воды в сухих помещениях. Климатическое исполнение учитывает температуру и влажность объекта. Замок и смотровое окно обеспечивают доступ и контроль показаний. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Дверь может быть глухой или со смотровым окном. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Число рядов и модулей определяет вместимость щита.
Где применяется
Этажные и квартирные щиты. Котельные, ИТП и инженерные узлы. Объекты с повышенными требованиями к безопасности. Технические помещения и насосные. Подъезды, этажные электрощиты и вводы зданий. Офисные и производственные электрощитовые. В каталоге относится к разделу «ЩРв-М серия TITAN».
Монтаж и уход
Перед монтажом проверяют комплектность и отсутствие повреждений. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Металлические корпуса заземляют по правилам электробезопасности. Кабели маркируют и укладывают в аккуратные жгуты. Модули размещают с запасом под будущее расширение.
На что обратить внимание
Металл прочнее, пластик — диэлектрический и легче. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы важны УФ-стойкость и уплотнения двери. Рассчитайте нужное число модулей с запасом на 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче.
Совместимость
Совместим с модульными аппаратами и аксессуарами серии. Комплектуется DIN-рейками и системами крепления.
Характеристики
- Номинальный ток: 125А
- Цвет: Белый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310мм
- Высота: 395мм
- Глубина: 120мм
- Фактура поверхности: Глянец
- Ввод кабеля: Сверху/снизу
