Description
Описание

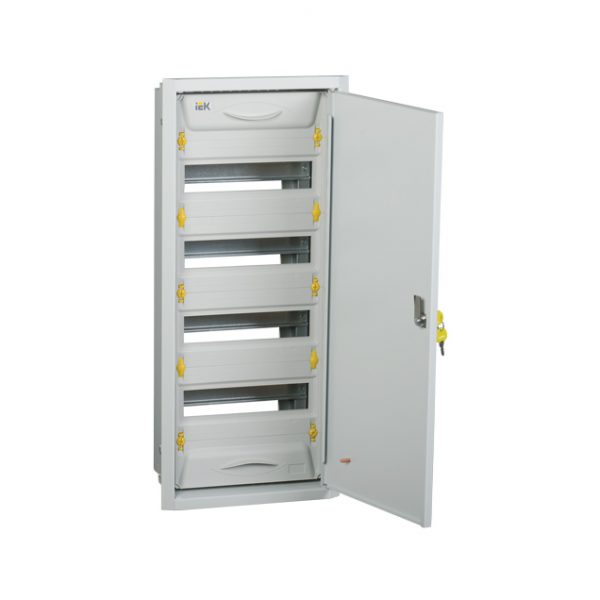

Корпус металлический распределительный ЩРв-48з-1 36 IP31 UNIVERSAL IEK — электротехнический шкаф. Металлический или пластиковый корпус для монтажа модульной аппаратуры. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Встраиваемое исполнение — корпус ставится в нишу заподлицо со стеной. Цвет по RAL 7035. Степень защиты IP31: допускает капли воды в сухих помещениях. Габариты 730.0×352.0×138.0 мм. Встраиваемое или навесное исполнение выбирается под способ установки. Уплотнения двери сохраняют степень защиты при эксплуатации. Число рядов и модулей определяет вместимость щита. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Цоколь и крыша защищают корпус при наружной установке.
Где применяется
Промышленные цеха и открытые площадки. Щитовые жилых, офисных и производственных зданий. Насосные и технические помещения. Складские и подсобные помещения. Сборка распределительных устройств и ВРУ. Узлы учёта и распределения питания.
Монтаж и уход
Металлические корпуса заземляют по правилам электробезопасности. Корпус выравнивают по уровню и крепят к стене или в нишу. Дверь и замок регулируют для свободного открывания. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Число модулей берите с запасом 20–30%. Для улицы важны УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металлический корпус прочнее, пластиковый — диэлектрический и легче.
Совместимость
Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Цвет: Серый
- Тип монтажа: Встраиваемый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 352.0мм
- Высота: 730.0мм
- Глубина: 138.0мм
- Толщина металла: 0.8мм
- Фактура поверхности: Шагрень
