Описание

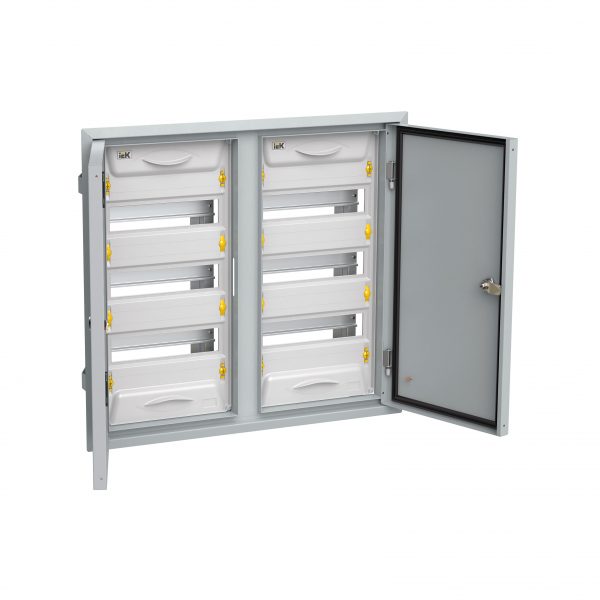

Корпус металлический распределительный ЩРв-2х36зк-1 36 IP31 UNIVERSAL IEK — электротехнический шкаф. Корпус для распределительных и учётных щитов. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Габариты 605.0×662.0×138.0 мм. Степень защиты IP31: допускает капли воды в сухих помещениях. Цвет по RAL 7035. Встраиваемое исполнение — корпус ставится в нишу заподлицо со стеной. Климатическое исполнение учитывает температуру и влажность объекта. Встраиваемое или навесное исполнение выбирается под способ установки. Замок и смотровое окно дают доступ и контроль показаний. Материал корпуса (сталь или АБС-пластик) влияет на прочность и заземление. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица. Цоколь и крыша защищают корпус при наружной установке. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Вводы кабеля выполняют через гермовводы с сохранением IP.
Где применяется
Насосные и технические помещения. Этажные и квартирные щиты. Щитовые жилых, офисных и производственных зданий. Размещение аппаратуры автоматизации и управления. Подъезды, этажные электрощиты и вводы зданий. Сборка распределительных устройств. В каталоге относится к разделу «ЩРв серии UNIVERSAL IP31».
Монтаж и уход
Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Дверь и замок регулируют для свободного открывания. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Для улицы важны УФ-стойкость и уплотнения двери. Металл прочнее, пластик — диэлектрический и легче. Число модулей берите с запасом 20–30%. Степень защиты IP подбирайте под условия установки. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Дополняется монтажными панелями, рейками и вводами. Работает с замками, крышками и аксессуарами серии.
Характеристики
- Цвет: Серый
- Тип монтажа: Встраиваемый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 662.0мм
- Высота: 605.0мм
- Глубина: 138.0мм
- Толщина металла: 0.8мм
- Фактура поверхности: Шагрень
