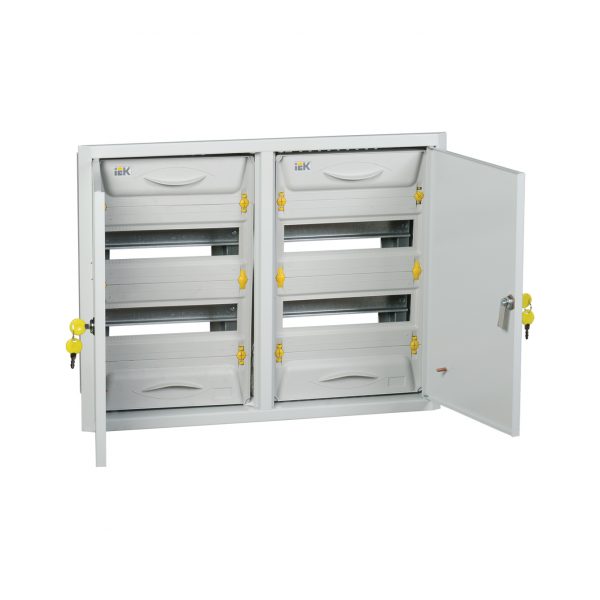

Корпус металлический распределительный ЩРв-2х24зк-1 36 IP31 UNIVERSAL IEK — электротехнический шкаф. Щитовой корпус для компоновки аппаратов и кабельных вводов. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Габариты 480.0×662.0×138.0 мм. Степень защиты IP31: защита от твёрдых частиц и капель. Встраиваемое исполнение — корпус ставится в нишу заподлицо со стеной. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Замок и смотровое окно дают доступ и контроль показаний. Уплотнения двери сохраняют степень защиты при эксплуатации. Монтажные рейки и панели рассчитаны на стандартные модули. Материал корпуса (сталь или АБС-пластик) влияет на прочность и заземление. Вводы кабеля выполняют через гермовводы с сохранением IP. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица.
Где применяется
Сборка распределительных устройств и ВРУ. Технические помещения и насосные. Офисные и производственные электрощитовые. Узлы учёта и распределения питания. Котельные, ИТП и инженерные узлы. Щитовые жилых, офисных и производственных зданий. Этажные и квартирные щиты.
Монтаж и уход
Дверь и замок регулируют для свободного открывания. Перед монтажом проверяют комплектность и отсутствие повреждений. Кабели маркируют и укладывают в аккуратные жгуты. Металлические корпуса заземляют по правилам электробезопасности. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты.
На что обратить внимание
Для улицы учитывайте УФ-стойкость и уплотнения двери. Число модулей берите с запасом 20–30%. Металл прочнее, пластик — диэлектрический и легче.
Совместимость
Работает с замками, крышками и аксессуарами серии.
Характеристики
- Цвет: Серый
- Тип монтажа: Встраиваемый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 662.0мм
- Высота: 480.0мм
- Глубина: 138.0мм
- Толщина металла: 0.8мм
- Фактура поверхности: Шагрень
