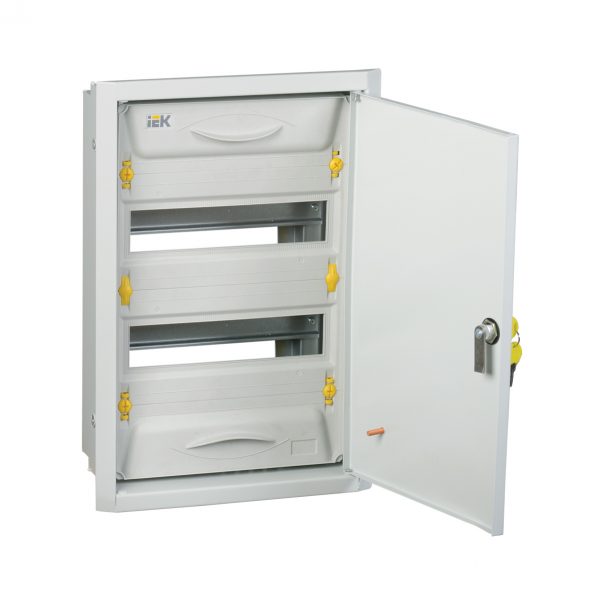

Корпус металлический распределительный ЩРв-24зк-1 36 IP31 UNIVERSAL IEK — электротехнический шкаф. Щитовой корпус для компоновки аппаратов и кабельных вводов. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Встраиваемое исполнение — корпус ставится в нишу заподлицо со стеной. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Габариты 480.0×352.0×138.0 мм. Степень защиты IP31: допускает капли воды в сухих помещениях. Замок и смотровое окно дают доступ и контроль показаний. Материал корпуса (сталь или АБС-пластик) влияет на прочность и заземление. Дверь может быть глухой или со смотровым окном. Цоколь и крыша защищают корпус при наружной установке. Монтажные рейки и панели рассчитаны на стандартные модули. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица.
Где применяется
Подъезды, этажные электрощиты и вводы зданий. Офисные и производственные электрощитовые. Насосные и технические помещения. Сборка распределительных устройств. Уличные и неотапливаемые шкафы. В каталоге относится к разделу «ЩРв серии UNIVERSAL IP31».
Монтаж и уход
Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Перед монтажом проверяют комплектность и отсутствие повреждений. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Для улицы важны УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Рассчитайте нужное число модулей с запасом на 20–30%.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами.
Характеристики
- Цвет: Серый
- Тип монтажа: Встраиваемый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 352.0мм
- Высота: 480.0мм
- Глубина: 138.0мм
- Толщина металла: 0.8мм
- Фактура поверхности: Шагрень
