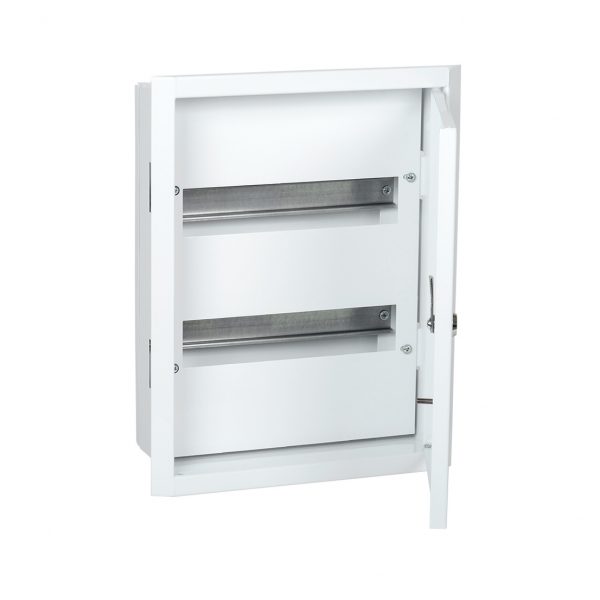

Корпус металлический распределительный ЩРв-24з-3 58 УХЛ3 IP31 TREND IEK — электротехнический шкаф. Металлический или пластиковый корпус для монтажа модульной аппаратуры. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Цвет по RAL 9016. Габариты 395.0×310.0×120.0 мм. Встраиваемое исполнение — корпус ставится в нишу заподлицо со стеной. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Степень защиты IP31: допускает капли воды в сухих помещениях. Замок и смотровое окно обеспечивают доступ и контроль показаний. Встраиваемое или навесное исполнение выбирается под способ установки. Монтажные рейки рассчитаны на стандартные модули. Вводы кабеля выполняют через гермовводы с сохранением IP. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица. Уплотнения двери сохраняют степень защиты при эксплуатации.
Где применяется
Объекты с требованиями к защите от пыли и влаги. Щитовые жилых, офисных и производственных зданий. Складские и подсобные помещения. Объекты с повышенными требованиями к безопасности. Сборка распределительных устройств.
Монтаж и уход
Корпус выравнивают по уровню и крепят к стене или в нишу. Модули размещают с запасом под будущее расширение. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металл прочнее, пластик — диэлектрический и легче. Для улицы учитывайте УФ-стойкость и уплотнения двери. Число модулей берите с запасом 20–30%.
Совместимость
Комплектуется DIN-рейками и системами крепления.
Характеристики
- Цвет: Белый
- Тип монтажа: Встраиваемый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 395.0мм
- Глубина: 120.0мм
- Фактура поверхности: Глянец
- Ввод кабеля: Сверху/снизу
