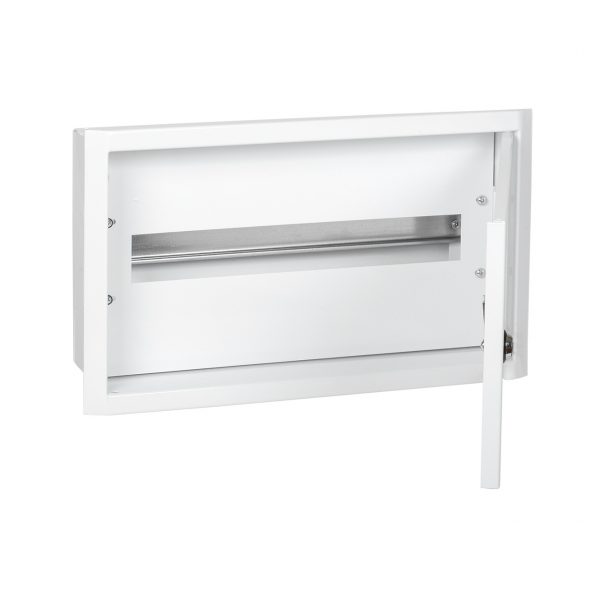

Корпус металлический распределительный ЩРв-18з-3 58 УХЛ3 IP31 TREND IEK — электротехнический шкаф. Щитовой корпус для компоновки аппаратов и кабельных вводов. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Цвет по RAL 9016. Степень защиты IP31: защита от твёрдых частиц и капель. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Габариты 395.0×310.0×120.0 мм. Встраиваемое исполнение — корпус ставится в нишу заподлицо со стеной. Число рядов и модулей определяет вместимость щита. Замок и смотровое окно обеспечивают доступ и контроль показаний. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Монтажные рейки рассчитаны на стандартные модули. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица.
Где применяется
Объекты с повышенными требованиями к безопасности. Уличные и неотапливаемые шкафы. Объекты с требованиями к защите от пыли и влаги. Этажные и квартирные щиты. Подъезды, этажные электрощиты и вводы зданий. Складские и подсобные помещения. Сборка распределительных устройств.
Монтаж и уход
Уплотнители двери проверяют после установки. Дверь и замок регулируют для свободного открывания. Кабели маркируют и укладывают в аккуратные жгуты. Корпус выравнивают по уровню и крепят к стене или в нишу. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла.
На что обратить внимание
Степень защиты IP подбирайте под условия установки. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Число модулей берите с запасом 20–30%. Для улицы важны УФ-стойкость и уплотнения двери. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Дополняется системами микроклимата и обогрева. Дополняется монтажными панелями, рейками и вводами.
Характеристики
- Цвет: Белый
- Тип монтажа: Встраиваемый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 395.0мм
- Глубина: 120.0мм
- Фактура поверхности: Глянец
- Ввод кабеля: Сверху/снизу
