Description
Описание

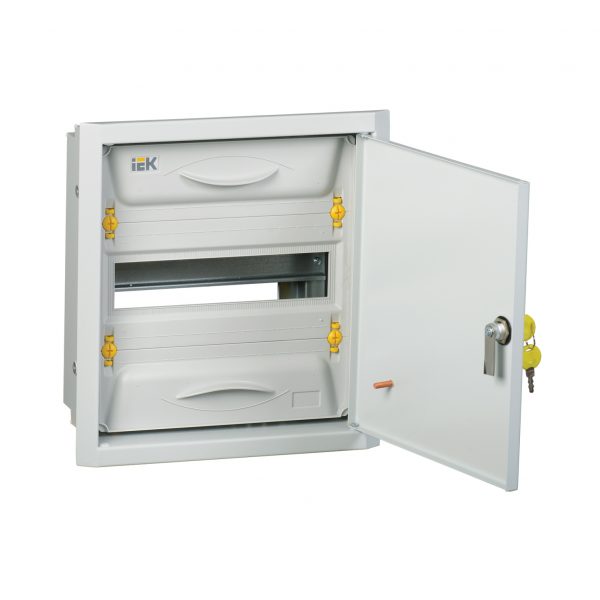

Корпус металлический распределительный ЩРв-12з-0 36 УХЛ3 IP31 PRO IEK — электротехнический шкаф. Оболочка, защищающая оборудование от пыли, влаги и доступа. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Встраиваемое исполнение — корпус ставится в нишу заподлицо со стеной. Степень защиты IP31: допускает капли воды в сухих помещениях. Цвет по RAL 7035. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Габариты 335.0×310.0×130.0 мм. Статическая нагрузка показывает допустимый вес аппаратуры на рейке. Монтажные рейки рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица. Материал корпуса (сталь или АБС-пластик) влияет на прочность и заземление. Число рядов и модулей определяет вместимость щита. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Вводы кабеля выполняют через гермовводы с сохранением IP.
Где применяется
Складские и подсобные помещения. Подъезды, этажные электрощиты и вводы зданий. Сборка распределительных устройств. Объекты с требованиями к защите от пыли и влаги. Насосные и технические помещения. Котельные, ИТП и инженерные узлы.
Монтаж и уход
Металлические корпуса заземляют по правилам электробезопасности. Уплотнители двери проверяют после установки. Дверь и замок регулируют для свободного открывания. Модули размещают с запасом под будущее расширение. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Для улицы учитывайте УФ-стойкость и уплотнения двери. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы.
Совместимость
Дополняется системами микроклимата и обогрева. Работает с замками, крышками и аксессуарами серии.
Характеристики
- Номинальное рабочее напряжение: 400В
- Цвет: Серый
- Тип монтажа: Встраиваемый
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 335.0мм
- Глубина: 130.0мм
- Толщина металла: 0.8мм
