Description
Описание

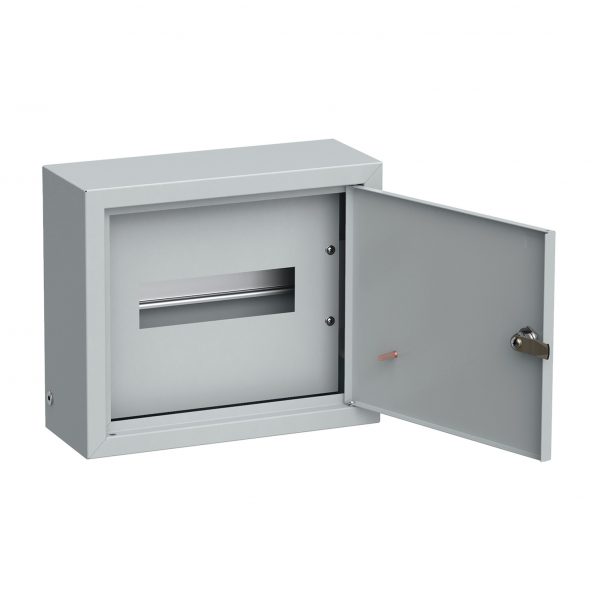

Корпус металлический распределительный ЩРн-9з-1 36 УХЛ3 IP31 IEK — электротехнический шкаф. Конструкция для размещения аппаратуры в щитовых и на объектах. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Навесное исполнение — монтаж на стену без ниши. Степень защиты IP31: защита от твёрдых частиц и капель. Габариты 265.0×310.0×120.0 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Монтажные рейки и панели рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица. Вводы кабеля выполняют через гермовводы с сохранением IP. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления.
Где применяется
Технические помещения и насосные. Уличные и неотапливаемые объекты. Объекты с требованиями к защите от пыли и влаги. Сборка распределительных устройств. Объекты с повышенными требованиями к безопасности. В каталоге относится к разделу «ЩРн IP31».
Монтаж и уход
Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Уплотнители двери проверяют после установки. Дверь и замок регулируют для свободного открывания. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты.
На что обратить внимание
Рассчитайте нужное число модулей с запасом на 20–30%. Для улицы важны УФ-стойкость и уплотнения двери. Число модулей берите с запасом 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Совместим с модульными аппаратами и аксессуарами серии. Комплектуется DIN-рейками и системами крепления.
Характеристики
- Цвет: Серый
- Тип монтажа: Навесной
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 265.0мм
- Глубина: 120.0мм
- Фактура поверхности: Шагрень
- Ввод кабеля: Снизу
