Описание

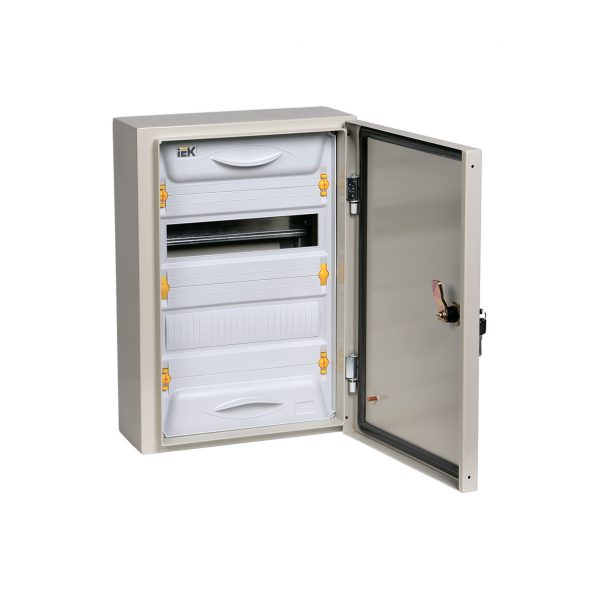

Корпус металлический распределительный ЩРн-24з-1 IP54 UNIVERSAL IEK — электротехнический шкаф. Оболочка, защищающая оборудование от пыли, влаги и доступа. Материал корпуса — из стали, степень защиты IP54.
Технические особенности
Навесное исполнение — монтаж на стену без ниши. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Габариты 440.0×310.0×136.0 мм. Степень защиты IP54: защита от пыли и брызг. Материал корпуса (сталь или АБС-пластик) влияет на прочность и заземление. Дверь может быть глухой или со смотровым окном. Замок и смотровое окно дают доступ и контроль показаний. Монтажные рейки рассчитаны на стандартные модули. Цоколь и крыша защищают корпус при наружной установке. Степень защиты IP определяет допустимые условия: сухое помещение, брызги или улица.
Где применяется
Размещение аппаратуры автоматизации и управления. Сборка распределительных устройств и ВРУ. Щитовые жилых, офисных и производственных зданий. Уличные и неотапливаемые объекты. Промышленные цеха и открытые площадки. Этажные и квартирные щиты.
Монтаж и уход
Корпус выравнивают по уровню и крепят к стене или в нишу. Кабели маркируют и укладывают в аккуратные жгуты. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Уплотнители двери проверяют после установки. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты.
На что обратить внимание
Металл прочнее, пластик — диэлектрический и легче. Рассчитайте нужное число модулей с запасом на 20–30%. Число модулей берите с запасом 20–30%. Для скрытой установки берите встраиваемое исполнение, для стены — навесное. Для улицы учитывайте УФ-стойкость и уплотнения двери.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Совместим с модульными аппаратами и аксессуарами серии. Комплектуется DIN-рейками и системами крепления.
Характеристики
- Цвет: Серый
- Тип монтажа: Навесной
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 440.0мм
- Глубина: 136.0мм
- Ввод кабеля: Снизу
- Толщина металла: 0.8мм
