Description
Описание

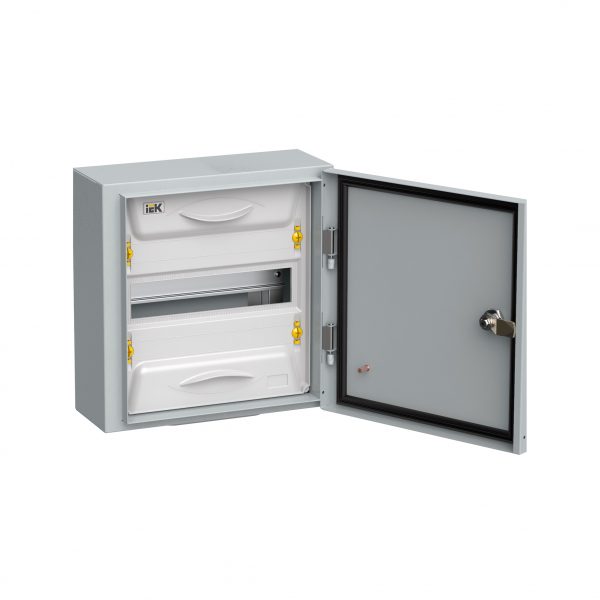

Корпус металлический распределительный ЩРн-12з-1 IP54 UNIVERSAL IEK — электротехнический шкаф. Оболочка, формирующая защищённое пространство для электрооборудования. Материал корпуса — из стали, степень защиты IP54.
Технические особенности
Степень защиты IP54: частичная защита от пыли и брызг — для технических помещений. Навесное исполнение — монтаж на стену без ниши. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Цвет по RAL 7035. Габариты 315.0×310.0×136.0 мм. Климатическое исполнение учитывает температуру и влажность объекта. Монтажные рейки рассчитаны на стандартные модули. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Замок и смотровое окно дают доступ и контроль показаний. Число рядов и модулей определяет вместимость щита.
Где применяется
Сборка распределительных устройств и ВРУ. Этажные и квартирные щиты. Уличные и неотапливаемые шкафы. Промышленные цеха и открытые площадки. Щитовые жилых, офисных и производственных зданий. Технические помещения и насосные.
Монтаж и уход
Кабели маркируют и укладывают в аккуратные жгуты. Ввод кабеля выполняют через гермовводы, сохраняя степень защиты. Модули размещают с запасом под будущее расширение. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Уплотнители двери проверяют после установки.
На что обратить внимание
Для улицы важны УФ-стойкость и уплотнения двери. Для улицы учитывайте УФ-стойкость и уплотнения двери. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы. Металл прочнее, пластик — диэлектрический и легче. Число модулей берите с запасом 20–30%.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Дополняется системами микроклимата и обогрева. Работает с замками, крышками и аксессуарами серии.
Характеристики
- Цвет: Серый
- Тип монтажа: Навесной
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 315.0мм
- Глубина: 136.0мм
- Ввод кабеля: Снизу
- Толщина металла: 0.8мм
