Description
Описание

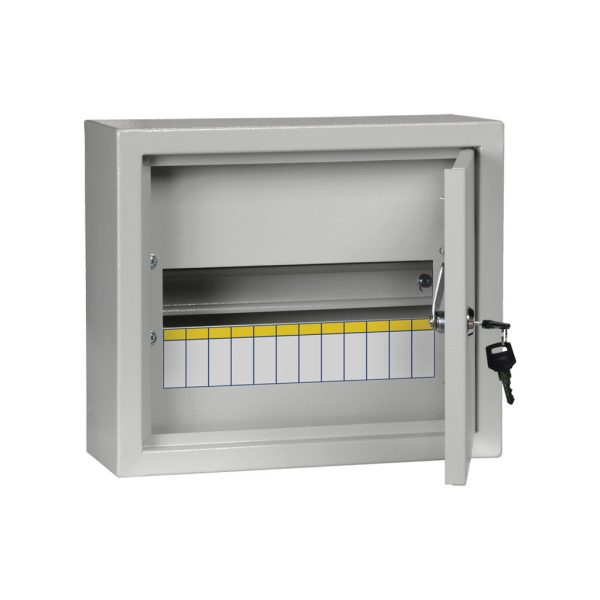

Корпус металлический распределительный ЩРн-12з-1 36 УХЛ3 IP31 IEK — электротехнический шкаф. Конструкция для размещения аппаратуры в щитовых и на объектах. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Цвет по RAL 7035. Навесное исполнение — монтаж на стену без ниши. Степень защиты IP31: защита от твёрдых частиц и капель. Габариты 265.0×310.0×120.0 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица. Материал корпуса (сталь, АБС-пластик) влияет на прочность и необходимость заземления. Число рядов и модулей определяет вместимость щита. Замок и смотровое окно дают доступ и контроль показаний. Цоколь и крыша защищают корпус при наружной установке. Уплотнения двери сохраняют степень защиты при эксплуатации.
Где применяется
Котельные, ИТП и инженерные узлы. Офисные и производственные электрощитовые. Щитовые жилых, офисных и производственных зданий. Подъезды, этажные электрощиты и вводы зданий. Технические помещения и насосные. Складские и подсобные помещения. Узлы учёта и распределения питания. В каталоге относится к разделу «ЩРн IP31».
Монтаж и уход
Корпус выравнивают по уровню и крепят к стене или в нишу. Аппараты ставят на рейки, соблюдая схему и зазоры для отвода тепла. Уплотнители двери проверяют после установки. Перед монтажом проверяют комплектность и отсутствие повреждений. Кабели маркируют и укладывают в аккуратные жгуты.
На что обратить внимание
Для улицы важны УФ-стойкость и уплотнения двери. Число модулей берите с запасом 20–30%. Степень защиты IP подбирайте под условия установки. Для скрытой установки берите встраиваемое исполнение, для стены — навесное.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами. Дополняется системами микроклимата и обогрева. Совместим с модульными аппаратами и аксессуарами серии.
Характеристики
- Цвет: Серый
- Тип монтажа: Навесной
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 265.0мм
- Глубина: 120.0мм
- Фактура поверхности: Шагрень
- Ввод кабеля: Снизу
