Описание

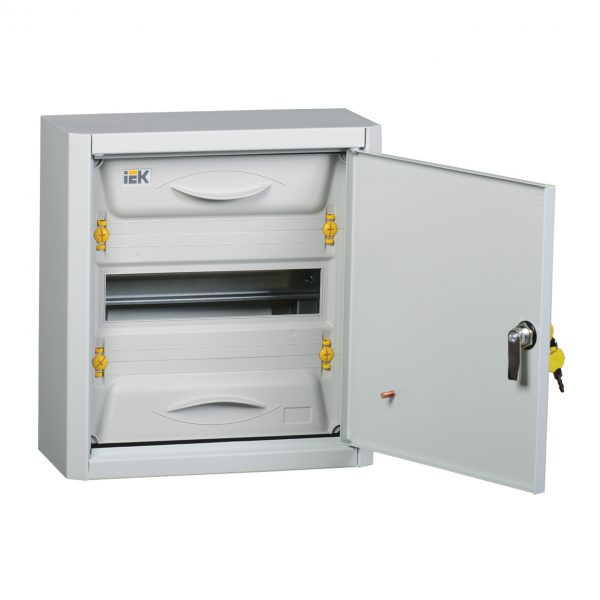

Корпус металлический распределительный ЩРн-12з-0 36 УХЛ3 IP31 PRO IEK — электротехнический шкаф. Оболочка, защищающая оборудование от пыли, влаги и доступа. Материал корпуса — из стали, степень защиты IP31.
Технические особенности
Цвет по RAL 7035. Навесное исполнение — монтаж на стену без ниши. Степень защиты IP31: защита от твёрдых частиц и капель. Габариты 335.0×310.0×130.0 мм. Корпус из стали — прочный, устойчивый к ударам и подходит для промышленных условий. Дверь может быть глухой или со смотровым окном. Монтажные рейки рассчитаны на стандартные модули. Встраиваемое или навесное исполнение выбирается под способ установки. Уплотнения двери сохраняют степень защиты при эксплуатации. Вводы кабеля выполняют через гермовводы с сохранением IP. Навесное исполнение крепят на стену, встраиваемое ставят в нишу. Степень защиты IP выбирается под условия: IP20 — сухие, IP54+ — улица.
Где применяется
Промышленные цеха и открытые площадки. Офисные и производственные электрощитовые. Котельные, ИТП и инженерные узлы. Размещение аппаратуры автоматизации и управления. Сборка распределительных устройств.
Монтаж и уход
Металлические корпуса заземляют по правилам электробезопасности. Перед монтажом проверяют комплектность и отсутствие повреждений. Уплотнители двери проверяют после установки. Кабели маркируют и укладывают в аккуратные жгуты. Корпус выравнивают по уровню и крепят к стене или в нишу.
На что обратить внимание
Для улицы важны УФ-стойкость и уплотнения двери. Рассчитайте нужное число модулей с запасом на 20–30%. Металлический корпус прочнее, пластиковый — диэлектрический и легче. Число модулей берите с запасом 20–30%. Степень защиты IP выбирайте под условия: IP20 для сухих, IP54+ для улицы.
Совместимость
Соединяется с цоколями, крышами и соединительными элементами.
Характеристики
- Цвет: Серый
- Тип монтажа: Навесной
- Тип крышки: Закрытого типа (закрывающаяся)
- Ширина: 310.0мм
- Высота: 335.0мм
- Глубина: 130.0мм
- Фактура поверхности: Шагрень матовая
- Ввод кабеля: Снизу
