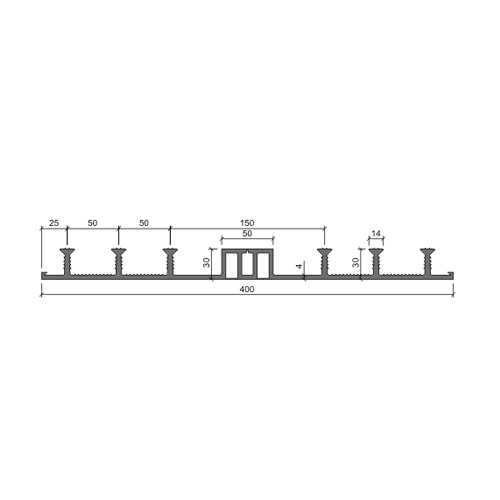

Деформационная опалубочная производства «Аквастоп». Герметизация деформационных швов при строительстве заглубленных и подземных сооружений.
Как работает
Профиль закладывается в тело бетона по линии шва и перекрывает путь воде, обеспечивая герметичность при перемещениях и деформациях сопрягаемых частей конструкции.
Характеристики
- Тип: ДО (деформационная опалубочная)
- Материал: ПВХ-П
- Производитель: Аквастоп
Материал и свойства
- Материал: пластифицированные композиции на основе поливинилхлорида (ПВХ-П)
- ТУ: ТУ 5775-002-46603100-03
- твёрдость по шор А: 70 ± 5
- прочность при разрыве МПа: 11,7 (не менее)
- удлинение при разрыве %: 300 (не менее)
- сопротивление раздиру Н мм: 39,2 (не менее)
- температура хрупкости °C: -40
- токсичность %: 1 (не более)
- диапазон рабочих температур °C: от -40 до +70
- Стойкость к битуму: не стоек
Монтаж
- технологический регламент ТР 186-07
- установку выполнять по проектно-конструкторской документации квалифицированным персоналом
- шпонки устанавливать симметрично относительно осей шва
- зазор между шпонкой и ближайшим арматурным стержнем не менее 20 мм
- в горизонтальных конструкциях внутренние шпонки (ДВ, ДВС, ХВ) устанавливать с прогибом под углом около 10°
- обеспечить герметичность мест примыкания шпонок к опалубке
- шпонки должны образовывать замкнутый контур по всему периметру возможного водопроявления
- при отрицательной температуре выдержать шпонки при +5 °C не менее 12 ч до установки
- Крепление: гвоздями 70-90 мм к деревянной опалубке с шагом около 250 мм, гвозди отогнуть на 40-50°; на бетонную подготовку — клеевые составы
- Стыковка: сваркой топориком Deformix; обрезать концы, прогреть материал до плавления (не гореть), сжать и дать остыть не менее 5 мин

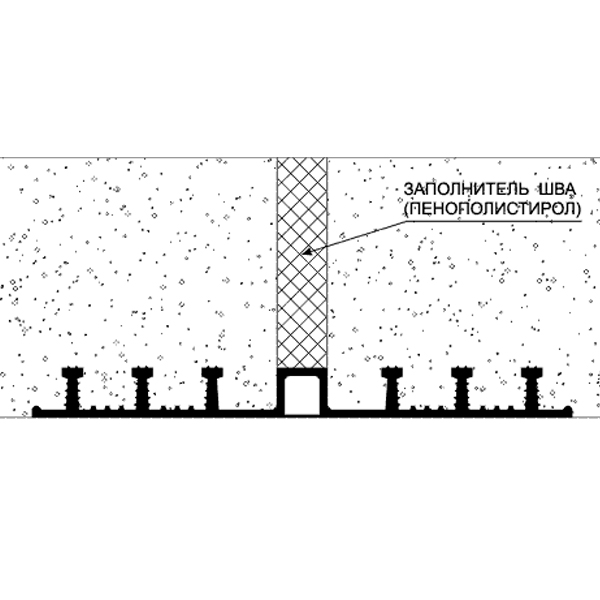

- Заполнитель полости шва: пенополистирол, пенопласт или аналогичные материалы; крепить клеевым составом
Контроль качества
- пооперационный контроль технологических операций выполняют ИТР строительной организации, представители проектной организации и заказчика
- местоположение шпонок проверяют измерительным методом
- целостность деформационного узла шпонок ДВ, ДВС, ДО, ДОС, ДОМ, ТАРАКАН проверяют по степени снижения давления воздуха, поданного во внутреннюю полость
- по результатам контроля составляется акт приемки скрытых работ
Нормативы
Монтаж выполняют по технологическому регламенту ТР 186-07; гидроизоляцию — по СП 28.13330.2017.
