Гидроизоляция деформационных швов

Деформационный шов – это линия между двумя частями строительной конструкции. Шов деформационного типа проектируется с целью компенсации естественного передвижения, усадки, или температурного расширения материала, из которого построена конструкция. В случае с наличием динамических нагрузок, например в мостах, деформационные швы проектируются для компенсации подвижности частей моста в результате его эксплуатации автотранспортом. Деформационные швы в ряде случаев проектируются для компенсации нагрузок, создаваемой сейсмической активностью в регионе.

Гидроизоляция деформационного шва необходима практически во всех случаях. В зависимости от типа и расположения деформационного шва, применяются следующие виды гидроизоляции:

  • Инъекционная гидроизоляция
  • Гидроизоляция деформационного шва дилатационными устройствами со специальными герметизирующими компенсаторами
  • Подвижные и тиксотропные герметики и мастики
  • Гидроизоляционные шпонки
  • Битумная и битумно- полимерная гидроизоляция
  • Гидроизолирующие компенсаторы
  • Профильные уплотнители
Гидроизоляция-бетона

Инъекционная гидроизоляция

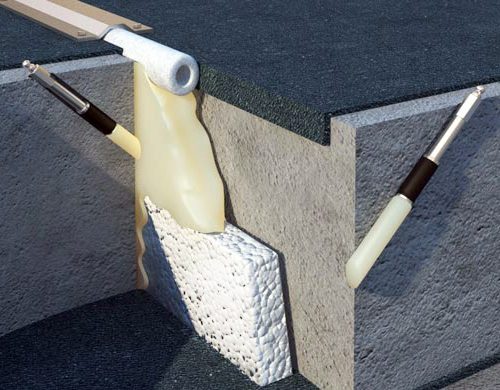

Метод инъекционной гидроизоляции деформационного шва состоит в закачке специальным инъекционным насосом сквозь предварительно пробуренной шпур полиуретановой смолы в основание разреза деформационного шва. Разрез деформационного шва сверху вниз в стандартном исполнении выглядит следующим образом: экструдированный пенополистирол, шнур из полиэтилена Вилатерм, ремонтный состав.

Между экструдированным пенополистиролом и жгутом Вилатерм существует зазор, в который закачивается полиуретановая смола, предотвращая попадание влаги через деформационной шов вниз по разрезу деформационного шва в экструдированный пенополистирол, через бентонитовый мат в бетонную подготовку.

Такая гидроизоляция деформационного шва также может применяться совместно с гидроизоляционными шпонками, например в случае если шпонка была установлена неправильно в деформационный шов. Если, даже несмотря на наличие гидроизоляционной шпонки, шов всё равно пропускает влагу внутрь, в зависимости от проектного решения, допускается закачка полиуретановой смолы, как вверх деформационного шва, поверх рабочей части гидроизоляционной шпонки, либо вниз рабочий части гидроизоляционной шпонки по сечению деформационного шва. Возможна также закачка полиуретановой смолы под фундаментную плиту с целью исключения прохода грунтовых вод сквозь деформационный шов вверх по разрезу.

Гидроизоляция деформационного шва с использованием дилатационных устройств

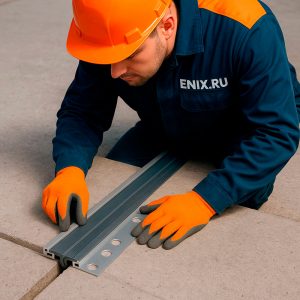

Дилатационное устройство представляет собой два алюминиевых профиля, между которыми предварительно в заводских условиях, устанавливается пластичный компенсатор, выполняющий функцию сжатия и расширения в условиях сохранения гидроизоляции самого шва. Дилатационные устройства не являются по умолчанию гидроизоляционными. Лишь некоторые категории дилтационных устройств имеют функцию гидроизоляции и герметизации деформационного шва.

Плюсами такого метода является возможность гидроизоляции деформационного шва в условиях интенсивной пешеходной эксплуатации, также эксплуатации легковыми транспортными средствами, например на подземных паркингах. Это наиболее эстетически привлекательный метод устройства гидроизоляции деформационного шва.

Гидроизоляция деформационного шва с использованием полиуретановых или тиксотропных гидроизоляционных материалов

Отдельно, полиуретановые, битумно-полимерные или другие мастики либо герметики от уплотняющих шнуров не применяются.

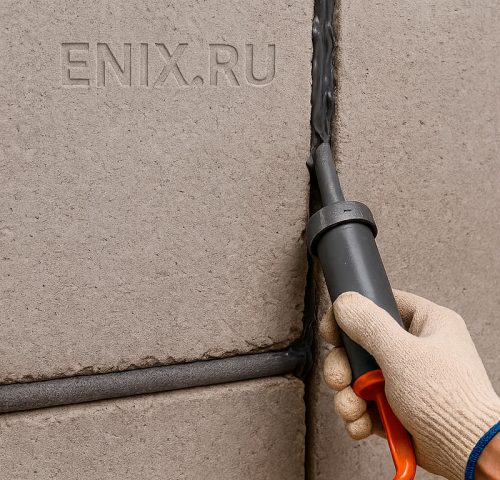

Например, для герметизации межпанельного шва ещё в СССР принято использовать для уплотнения и заполнения основного пространства шнур из синтетического каучука Гернит совместно с тиоколовой мастикой. Такое сочетание и по сей день способно выдерживать высокие ветровые нагрузки, ультрафиолетовое излучение, при этом сохраняя надёжную герметизацию межпанельного шва.

Сегодня, в основном, для герметизации межпанельных швов применяются полиуретановые герметики PU-40, либо PU-60, в зависимости от требуемой вязкости совместно с уплотнительным шнуром из вспененного полиэтилена Вилатерм.

Аналогичное сочетание используется для герметизации деформационных швов в стенах, полах, на стыках конструкций стена-пол и прочих строительных конструкций.

Гидроизоляционные шпонки

Вышеописанные методы применяются в случаях, когда обе части монолитной конструкции, между которыми устраивается деформационный шов, уже залито и потенциально готовы к эксплуатации. на этапе монолитных работ деформационный шов гидроизолируется специальными лентами, называемыми гидрошпонками.

В зависимости от материала, из которого производится гидроизоляционная шпонка, они делятся на три типа:

ПВХ гидроизоляционные шпонки имеют голубой или серый цвет,  являются наиболее распространённым видом гидрошпонок. Производятся они на основе пластифицированного поливинилхлорида. В 2021 году компания Аквабарьер первой на отечественным рынке выпустила битумосовместимые модификации гидроизоляционных шпонок из ПВХ, что позволяет объединять систему гидроизоляции с битумными наплавляемыми рулонами материалами или мастиками и ПВХ гидрошпонками в единый гидроизоляционной контур, обеспечивая надежную гидроизоляцию.

В случаях, когда на деформационный шов действует гидростатическое давление морской воды, либо химически агрессивных кислых или щелочных средств, воды с содержанием промышленных отходов, используются для гидроизоляции деформационного шва в шпонки из ЭПДМ резины. Гидроизоляционные шпонки из вулканизированной ЭПДМ резины обладают не только большей стойкостью к химически агрессивным средам, но и большей пластичностью и показателями на растяжение. Минусами ЭПДМ гидрошпонок являются сложность монтажа в полевых условиях, а также высокая стоимость.

Гидроизоляционные шпонки в большинстве случаев устанавливаются на этапе монолитных работ, однако существует модификации, которые можно устанавливать поверх деформационного шва к основанию простым механическим методом с использованием алюминиевых профилей, механических анкеров, бутилкаучуковых двусторонних ленты Герлен.
