Описание

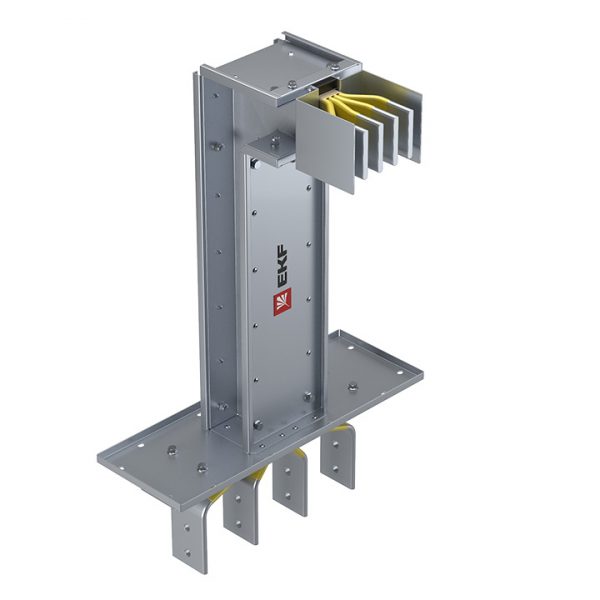

Фланцевая секция с вертикальным углом для подключения к щиту 800 А IP55 AL 3L+N+PE(ШИНА) — шина и шинопровод. Элемент для надёжного подключения жилы к аппарату или шине.
Технические особенности
Номинальный ток 800 А. Шина заземления собирает защитные проводники и подключается к контуру заземления. Степень защиты IP55. Сечение жилы подбирается строго под наконечник или клемму. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Контакт рассчитан на номинальный ток и нагрев в месте соединения. Лужение и покрытие защищают контакт от окисления при нагреве. Наконечники бывают кольцевые, вилочные и штыревые под разный тип клемм. Изолированная втулка исключает случайное касание и замыкание. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Шины распределяют питание между группами с минимальными потерями.
Где применяется
Оконцевание кабеля перед подключением к аппаратам. Соединения в клеммных и переходных коробках. Соединение алюминиевых и медных проводников (через переходные элементы). Подключение приборов учёта и оборудования. Монтаж линий на промышленных и инфраструктурных объектах. Сборка шин и распределительных узлов. Подключение двигателей и технологического оборудования.
Монтаж и уход
Шины устанавливают на изоляторы с соблюдением расстояний между фазами. Жилу зачищают на длину втулки, не оставляя обрезков. Перед опрессовкой проверяют соответствие гильзы сечению жилы. Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой.
На что обратить внимание
Для шин подбирайте сечение и число групп по суммарному току. Для алюминия используйте переходные элементы, чтобы избежать коррозии контакта. Ответвительные зажимы удобны для отпайки без разреза магистрали. Для многопроволочных жил выбирайте наконечники под опрессовку, а не под пайку.
Совместимость
Соединяется с шинодержателями и изоляторами серии. Сочетается с клеммами, шинами и аппаратами серии. Покрывается изолирующими колпачками и гильзами серии.
Характеристики
- Номинальный ток: 800 А
- Цвет: Цинк
- Ширина, мм: 210
- Высота, мм: 94
- Длина, мм: 700
