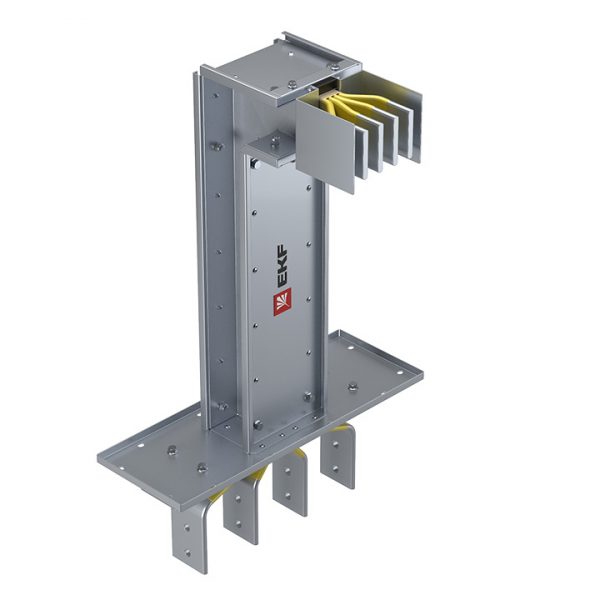

Фланцевая секция с вертикальным углом для подключения к щиту 4000 А IP55 AL 3L+N+PE(ШИНА) — шина и шинопровод. Элемент для надёжного подключения жилы к аппарату или шине.
Технические особенности
Номинальный ток 4000 А. Степень защиты IP55. Шина заземления собирает защитные проводники и подключается к контуру заземления. Дуплексные гильзы соединяют два проводника в один узел. Изолированная втулка исключает случайное касание и замыкание. Наконечники бывают кольцевые, вилочные и штыревые под разный тип клемм. Переходные элементы исключают коррозию на стыке меди и алюминия. Шины распределяют питание между группами с минимальными потерями. Контакт рассчитан на номинальный ток и нагрев в месте соединения.
Где применяется
Оконцевание кабеля перед подключением к аппаратам. Сборка силовых и распределительных щитов. Подключение приборов учёта и оборудования. Ответвления на воздушных линиях и в кабельных сетях. Подключение двигателей и технологического оборудования. Соединение алюминиевых и медных проводников (через переходные элементы). Монтаж линий на промышленных и инфраструктурных объектах. В каталоге относится к разделу «Фланцевые секции».
Монтаж и уход
Шины устанавливают на изоляторы с соблюдением расстояний между фазами. Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку. Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу. Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника.
На что обратить внимание
Ответвительные зажимы удобны для отпайки без разреза магистрали. Сечение наконечника или гильзы подбирайте строго под жилу. Для улицы выбирайте контакты с влагостойким покрытием. Проверьте материал: лужёная медь устойчивее к окислению при нагреве.
Совместимость
Дополняется маркировкой и термоусадкой для изоляции. Работает с медными и алюминиевыми жилами по типу изделия.
Характеристики
- Номинальный ток: 4000 А
- Цвет: Цинк
- Ширина, мм: 210
- Высота, мм: 354
- Длина, мм: 700
