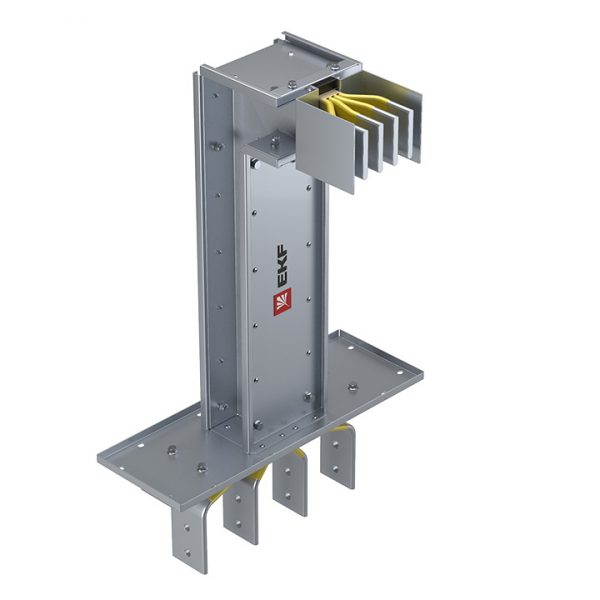

Фланцевая секция с вертикальным углом для подключения к щиту 2000 А IP55 AL 3L+N+PE(КОРПУС) — шина и шинопровод. Изделие оконцевания или ответвления проводников и кабеля.
Технические особенности
Шина заземления собирает защитные проводники и подключается к контуру заземления. Степень защиты IP55. Номинальный ток 2000 А. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Ответвительные зажимы позволяют подключить отпайку без разрезания линии. Опрессовка создаёт монолитное соединение без переходного сопротивления. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Шины распределяют питание между группами с минимальными потерями. Переходные элементы исключают коррозию на стыке меди и алюминия.
Где применяется
Сборка контактных узлов распределительных устройств. Заземление и подключение защитных проводников. Оконцевание кабеля перед подключением к аппаратам. Сборка силовых и распределительных щитов. Сборка шин и распределительных узлов. В каталоге относится к разделу «Фланцевые секции».
Монтаж и уход
Оконцевание выполняют пресс-клещами, подбирая матрицу под сечение и тип наконечника. Перед опрессовкой проверяют соответствие гильзы сечению жилы. Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу.
На что обратить внимание
Уточните тип наконечника: кольцевой, вилочный или штыревой. Для алюминия используйте переходные элементы, чтобы избежать коррозии контакта. Проверьте материал: лужёная медь устойчивее к окислению при нагреве. Изолированные наконечники удобнее для щитов и панелей.
Совместимость
Соединяется с шинодержателями и изоляторами серии. Совместимо с проводниками стандартных сечений.
Характеристики
- Номинальный ток: 2000 А
- Цвет: Цинк
- Ширина, мм: 180
- Высота, мм: 194
- Длина, мм: 700
