Описание

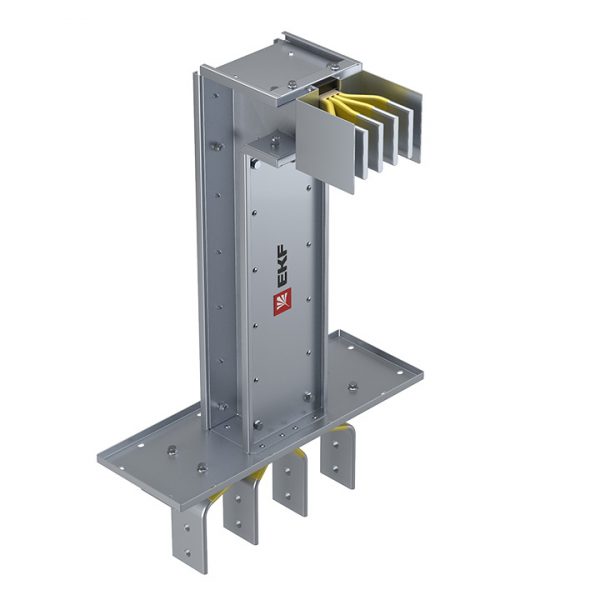

Фланцевая секция с вертикальным углом для подключения к щиту 1600 А IP55 AL 3L+N+PE(КОРПУС) — шина и шинопровод. Элемент для надёжного подключения жилы к аппарату или шине.
Технические особенности
Степень защиты IP55. Номинальный ток 1600 А. Шина заземления собирает защитные проводники и подключается к контуру заземления. Дуплексные гильзы соединяют два проводника в один узел. Шины распределяют питание между группами с минимальными потерями. Изолированная втулка исключает случайное касание и замыкание. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Лужение и покрытие защищают контакт от окисления при нагреве. Опрессовка создаёт монолитное соединение без переходного сопротивления.
Где применяется
Сборка контактных узлов распределительных устройств. Подключение приборов учёта и оборудования. Подключение двигателей и технологического оборудования. Соединение алюминиевых и медных проводников (через переходные элементы). Соединения в клеммных и переходных коробках. Заземление и подключение защитных проводников. В каталоге относится к разделу «Фланцевые секции».
Монтаж и уход
Перед опрессовкой проверяют соответствие гильзы сечению жилы. Контакт защищают от влаги термоусадкой или герметиком. Затяжку болтовых соединений выполняют равномерно, в несколько проходов. Изолированные наконечники устанавливают так, чтобы изоляция не попала под опрессовку. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой.
На что обратить внимание
Для алюминия используйте переходные элементы, чтобы избежать коррозии контакта. Для шин подбирайте сечение и число групп по суммарному току. Для многопроволочных жил выбирайте наконечники под опрессовку, а не под пайку.
Совместимость
Покрывается изолирующими колпачками и гильзами серии. Дополняется маркировкой и термоусадкой для изоляции.
Характеристики
- Номинальный ток: 1600 А
- Цвет: Цинк
- Ширина, мм: 180
- Высота, мм: 154
- Длина, мм: 700
