Описание

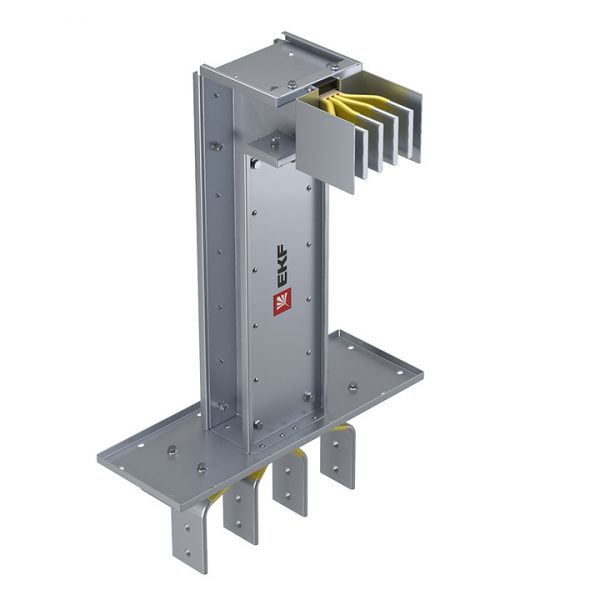

Фланцевая секция с вертикальным углом для подключения к щиту 1000 А IP55 AL 3L+N+PE(ШИНА) — шина и шинопровод. Изделие оконцевания или ответвления проводников и кабеля.
Технические особенности
Степень защиты IP55. Шина заземления собирает защитные проводники и подключается к контуру заземления. Номинальный ток 1000 А. Шины распределяют питание между группами с минимальными потерями. Дуплексные гильзы соединяют два проводника в один узел. Сечение жилы подбирается строго под наконечник или клемму. Материал токоведущей части (медь, латунь, алюминий) влияет на проводимость и нагрев. Резьбовое или пружинное соединение рассчитано на определённое усилие зажима. Изолированная втулка исключает случайное касание и замыкание. Ответвительные зажимы позволяют подключить отпайку без разрезания линии.
Где применяется
Подключение двигателей и технологического оборудования. Сборка шин и распределительных узлов. Сборка силовых и распределительных щитов. Соединение алюминиевых и медных проводников (через переходные элементы). Оконцевание кабеля перед подключением к аппаратам. Соединения в клеммных и переходных коробках. Вводы кабеля в оборудование и щиты. В каталоге относится к разделу «Фланцевые секции».
Монтаж и уход
Клеммы затягивают с указанным моментом, чтобы не сорвать резьбу. Шины устанавливают на изоляторы с соблюдением расстояний между фазами. Жилу зачищают на длину втулки, не оставляя обрезков. После сборки проверяют отсутствие люфта и нагрев соединения под нагрузкой.
На что обратить внимание
Для улицы выбирайте контакты с влагостойким покрытием. Для многопроволочных жил выбирайте наконечники под опрессовку, а не под пайку. Для ответственных линий берите изделия с нормированным усилием опрессовки. Изолированные наконечники удобнее для щитов и панелей.
Совместимость
Дополняется маркировкой и термоусадкой для изоляции. Совместимо с проводниками стандартных сечений.
Характеристики
- Номинальный ток: 1000 А
- Цвет: Цинк
- Ширина, мм: 210
- Высота, мм: 114
- Длина, мм: 700
