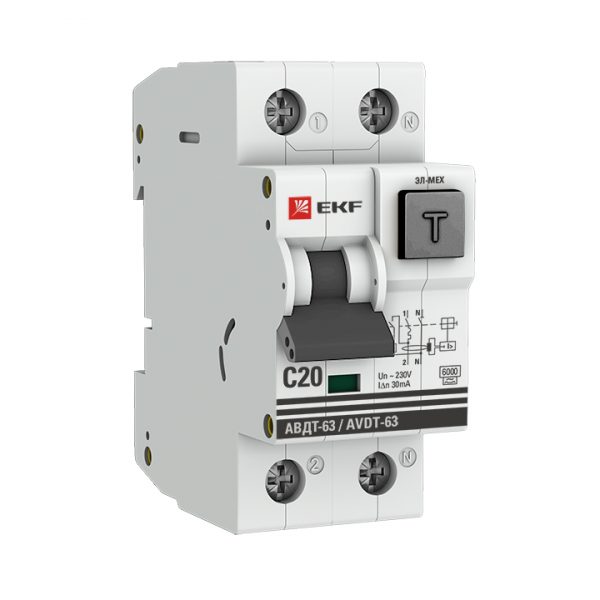

Дифференциальный автомат АВДТ-63 20А/ 30мА (характеристика C, эл-ех тип A) 6кА EKF PROxima — дифференциальный автомат. Модульный аппарат для коммутации и защиты участка электрической цепи. Уставка утечки 30 мА при номинальном токе 20 А.
Технические особенности
Номинальный ток 20 А — дифавтомат совмещает защиту от сверхтока и утечки в одном корпусе. Уставка утечки 30 мА — стандартная защита людей и розеточных групп. Степень защиты IP20: защищает от прикосновения и крупной пыли, воды не боится только в сухих зонах. Коммутационная способность определяет допустимую частоту включений под нагрузкой. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Уставки аппарата соответствуют требованиям к защите конкретной линии. Корпус из термостойкого пластика выдерживает нагрев при работе. Механическая и коммутационная износостойкость измеряется числом циклов. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом.
Где применяется
Объекты с требованиями к селективности и надёжности защиты. Склады, мастерские и технические помещения. Промышленные шкафы и силовые сборки. Вводы зданий и узлы распределения питания. Защита осветительных, розеточных и силовых групп. Линии с двигателями и технологическим оборудованием. Этажные и квартирные щиты жилых зданий.
Монтаж и уход
После монтажа проверяют срабатывание кнопкой «Тест» или измерением. Аппарат ставят рабочим положением вверх, соблюдая полярность подключения. Групповые аппараты соединяют гребёнкой или перемычками по схеме. После установки проверяют свободный ход рычага включения. Проводники зачищают на нужную длину, не задевая соседние клеммы.
На что обратить внимание
Для двигателей важен запас по току и характеристика D. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей. Номинал аппарата должен соответствовать сечению кабеля и мощности нагрузки. Для защиты людей выберите уставку утечки 10–30 мА. Учитывайте селективность, чтобы авария в группе не отключала весь ввод.
Совместимость
Совместим с другими модульными аппаратами серии на общей DIN-рейке. Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров. Совместим с маркировкой, упорами и аксессуарами серии.
Характеристики
- Номинальный ток: 20 А
- Номинальный ток, а: 20
- Номинальный отключаемый дифференциальный ток: 30 мА
- Тип напряжения: AC (перемен.)
