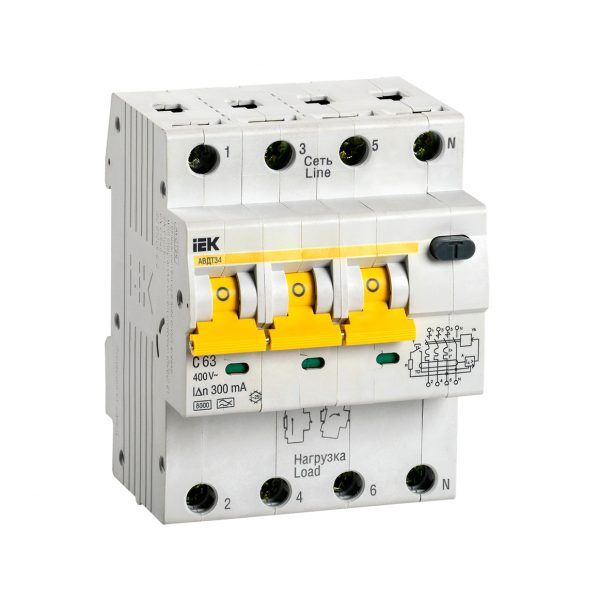

Автоматический выключатель дифференциального тока АВДТ34 C63 300мА IEK — дифференциальный автомат. Изделие, контролирующее ток линии и отключающее её при отклонении. Уставка утечки 300мА при номинальном токе 63А.
Технические особенности
Номинальный ток 63А — дифавтомат совмещает защиту от сверхтока и утечки в одном корпусе. Уставка утечки 300мА — защита от утечек на вводе или в сырых зонах. Степень защиты IP20: защита от пальцев и крупных твёрдых частиц, без защиты от воды. Номинальное напряжение 400В. Уставки аппарата соответствуют требованиям к защите конкретной линии. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Корпус из термостойкого пластика выдерживает нагрев при работе. Токовый и электромагнитный расцепители срабатывают при перегрузке и КЗ. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Коммутационная способность определяет допустимую частоту включений под нагрузкой. Пломбировка и индикация положения повышают безопасность и контроль.
Где применяется
Питание оборудования с электроникой и чувствительной техникой. Вводы зданий и узлы распределения питания. Котельные, насосные и инженерные узлы. Промышленные шкафы и силовые сборки. Этажные и квартирные щиты жилых зданий. В каталоге относится к разделу «АВДТ34 KARAT».
Монтаж и уход
После монтажа проверяют срабатывание кнопкой «Тест» или измерением. Затяжку винтовых клемм выполняют нормируемым моментом с указанным сечением. Групповые аппараты соединяют гребёнкой или перемычками по схеме.
На что обратить внимание
Сверьте тип напряжения: AC, DC или AC/DC по вашей сети. Для влажных зон берите аппараты в соответствующей оболочке. Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Для частых коммутаций берите аппарат с большим запасом циклов.
Совместимость
Дополняется дополнительными контактами, расцепителями и приставками.
Характеристики
- Номинальный ток: 63А
- Номинальный отключаемый дифференциальный ток: 300мА
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400В
- Частота: 50 Гц
- Тип монтажа: на DIN-рейку
- Тип подключения: Винтовое соединение
