Описание

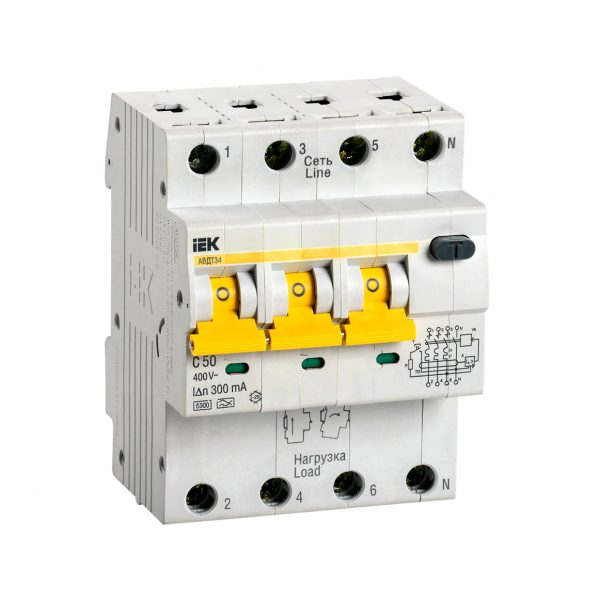

Автоматический выключатель дифференциального тока АВДТ34 C50 300мА IEK — дифференциальный автомат. Изделие, контролирующее ток линии и отключающее её при отклонении. Уставка утечки 300мА при номинальном токе 50А.
Технические особенности
Уставка утечки 300мА — защита от утечек на вводе или в сырых зонах. Номинальное напряжение 400В. Степень защиты IP20: защищает от прикосновения и крупной пыли, воды не боится только в сухих зонах. Номинальный ток 50А — дифавтомат совмещает защиту от сверхтока и утечки в одном корпусе. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ. Токовый и электромагнитный расцепители срабатывают при перегрузке и КЗ. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Корпус из термостойкого пластика выдерживает нагрев при работе. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм.
Где применяется
Вводные и групповые линии систем электроснабжения. Распределительные щиты квартир, домов и офисов. Склады, мастерские и технические помещения. Системы с повышенными требованиями к электробезопасности. Защита осветительных, розеточных и силовых групп. Линии с двигателями и технологическим оборудованием. Котельные, насосные и инженерные узлы. В каталоге относится к разделу «АВДТ34 KARAT».
Монтаж и уход
Перед монтажом сверяют номинальный ток и характеристику с проектом. Не допускается установка аппарата во влажной среде без соответствующей оболочки. После монтажа проверяют срабатывание кнопкой «Тест» или измерением. Групповые аппараты соединяют гребёнкой или перемычками по схеме.
На что обратить внимание
Сверьте тип напряжения: AC, DC или AC/DC по вашей сети. Уточните число модулей, чтобы аппарат встал в ряд щита. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей. Проверьте отключающую способность под ожидаемый ток КЗ на вводе. Для защиты людей выберите уставку утечки 10–30 мА.
Совместимость
Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров. Дополняется дополнительными контактами, расцепителями и приставками. Совместим с другими модульными аппаратами серии на общей DIN-рейке.
Характеристики
- Номинальный ток: 50А
- Номинальный отключаемый дифференциальный ток: 300мА
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400В
- Частота: 50 Гц
- Тип монтажа: на DIN-рейку
- Тип подключения: Винтовое соединение
