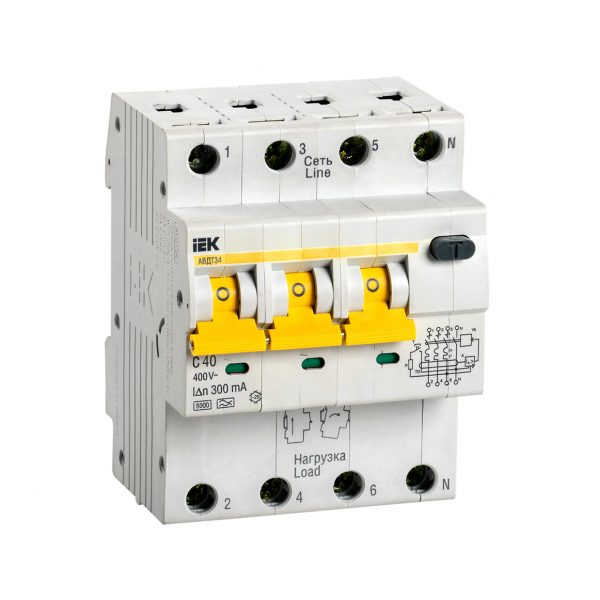

Автоматический выключатель дифференциального тока АВДТ34 C40 300мА IEK — дифференциальный автомат. Изделие, контролирующее ток линии и отключающее её при отклонении. Уставка утечки 300мА при номинальном токе 40А.
Технические особенности
Степень защиты IP20: базовая защита для сухих помещений внутри щитов. Номинальный ток 40А — дифавтомат совмещает защиту от сверхтока и утечки в одном корпусе. Номинальное напряжение 400В. Уставка утечки 300мА — защита от утечек на вводе или в сырых зонах. Отключающая способность показывает, какой ток КЗ аппарат гасит без разрушения. Клеммы рассчитаны на проводники стандартных сечений с нормируемым моментом. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Механическая и коммутационная износостойкость измеряется числом циклов. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Корпус из термостойкого пластика выдерживает нагрев при работе. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Класс токоограничения показывает, насколько быстро аппарат гасит дугу КЗ.
Где применяется
Объекты с требованиями к селективности и надёжности защиты. Линии с двигателями и технологическим оборудованием. Вводные и групповые линии систем электроснабжения. Котельные, насосные и инженерные узлы. Промышленные шкафы и силовые сборки.
Монтаж и уход
Перед монтажом сверяют номинальный ток и характеристику с проектом. Аппарат ставят рабочим положением вверх, соблюдая полярность подключения. Устанавливается на DIN-рейку 35 мм; соблюдается порядок по однолинейной схеме.
На что обратить внимание
Для двигателей важен запас по току и характеристика D. Для защиты людей выберите уставку утечки 10–30 мА. Уточните число модулей, чтобы аппарат встал в ряд щита. Проверьте отключающую способность под ожидаемый ток КЗ на вводе.
Совместимость
Совместим с маркировкой, упорами и аксессуарами серии. Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров. Дополняется дополнительными контактами, расцепителями и приставками.
Характеристики
- Номинальный ток: 40А
- Номинальный отключаемый дифференциальный ток: 300мА
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 400В
- Частота: 50 Гц
- Тип монтажа: на DIN-рейку
- Тип подключения: Винтовое соединение
