Description
Описание

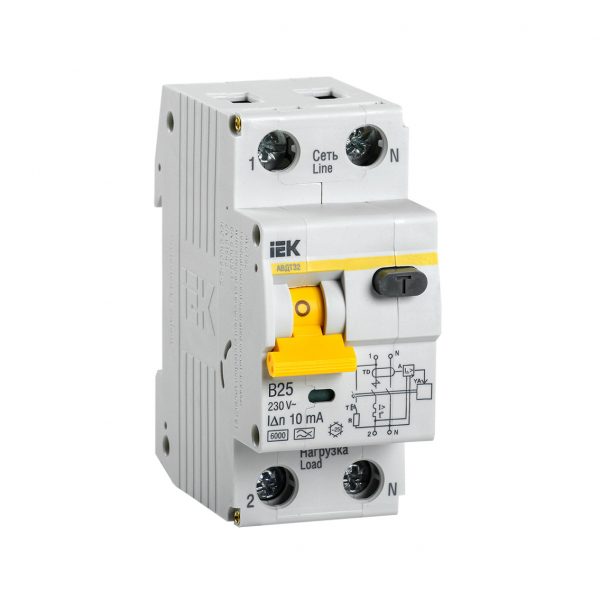

Автоматический выключатель дифференциального тока АВДТ32 B25 10мА IEK — дифференциальный автомат. Коммутационно-защитный аппарат для распределительных щитов. Уставка утечки 10мА при номинальном токе 25А.
Технические особенности
Степень защиты IP20: защищает от прикосновения и крупной пыли, воды не боится только в сухих зонах. Номинальное напряжение 230В. Уставка утечки 10мА — защита человека при прямом контакте. Номинальный ток 25А — дифавтомат совмещает защиту от сверхтока и утечки в одном корпусе. Селективность по ступеням защит исключает отключение вводного аппарата при аварии в группе. Механическая и коммутационная износостойкость измеряется числом циклов. Номинальный ток аппарата подбирается под сечение кабеля и мощность нагрузки. Степень загрязнения и климатическое исполнение задают условия эксплуатации. Модульное исполнение занимает стандартное число мест на DIN-рейке 35 мм. Тип расцепителя (B, C, D) определяет порог срабатывания при коротком замыкании. Пломбировка и индикация положения повышают безопасность и контроль.
Где применяется
Вводные и групповые линии систем электроснабжения. Вводы зданий и узлы распределения питания. Питание оборудования с электроникой и чувствительной техникой. Линии с двигателями и технологическим оборудованием. Распределительные щиты квартир, домов и офисов. Этажные и квартирные щиты жилых зданий. В каталоге относится к разделу «АВДТ32 KARAT».
Монтаж и уход
Групповые аппараты соединяют гребёнкой или перемычками по схеме. Не допускается установка аппарата во влажной среде без соответствующей оболочки. После монтажа проверяют срабатывание кнопкой «Тест» или измерением. Перед монтажом сверяют номинальный ток и характеристику с проектом.
На что обратить внимание
Сверьте тип напряжения: AC, DC или AC/DC по вашей сети. Характеристику B берут для освещения и электроники, C — для смешанной нагрузки, D — для двигателей. Для двигателей важен запас по току и характеристика D. Для частых коммутаций берите аппарат с большим запасом циклов.
Совместимость
Соединяется с шинами и гребёнками для групповой коммутации. Дополняется дополнительными контактами, расцепителями и приставками. Занимает стандартную ширину на рейке, стыкуется в ряд без зазоров.
Характеристики
- Номинальный ток: 25А
- Номинальный отключаемый дифференциальный ток: 10мА
- Тип расцепителя: Тепловой, электромагнитный
- Номинальное рабочее напряжение: 230В
- Частота: 50 Гц
- Тип монтажа: на DIN-рейку
- Тип подключения: Винтовое соединение
